집진기 차압 데이터, MySQL 이력으로 필터 상태를 비교하는 기준

압력손실 한 값보다 운전 맥락이 먼저예요

집진기 필터 전후의 차압이나 압력손실은 필터 상태를 살펴보는 중요한 신호예요. 하지만 숫자 하나만 보고 막힘이나 교체 시점을 자동으로 확정하면 안 돼요. 팬이 실제로 운전 중이었는지, 원료와 공정 조건이 바뀌었는지, 값이 제때 들어왔는지를 같은 시간축에서 확인해야 비교가 의미 있어요.

산업안전보건공단의 환경시설 관리 안내도 여과장치의 막힘과 파손 여부, 정상 가동 여부를 점검하고 운전 중 압력손실을 확인하도록 안내해요. 연료나 원료가 바뀌기 전후에는 압력손실과 시각을 기록하라고 제시해요. 따라서 현장의 질문은 ‘차압이 몇인가’보다 ‘어떤 운전 조건에서 그 값이 만들어졌는가’에 가까워야 해요.

결론부터 말하면 압력손실 데이터는 단독 진단값이 아니라 운전 판단을 돕는 이력 신호로 다루는 편이 안전해요. 법정 검사, 현장 점검, 제조사 정비 기준을 대신할 수 없고 이상 징후가 보이면 승인된 안전 절차에 따라 설비를 확인해야 해요.

압력센서부터 MySQL까지 한 흐름으로 묶어요

구성은 집진기 필터 전단과 후단의 압력센서, Modbus TCP 통신 구간, EASY-LINK, MySQL 순서로 잡을 수 있어요. 센서나 변환기가 제공하는 차압값과 통신 상태를 산업용 IoT 게이트웨이가 읽고, 설비 ID와 측정 시각을 붙여 목적지로 전달하는 흐름이에요. 현장 주소 체계, 단위, 배율, 통신 주기는 센서와 제어반 사양을 먼저 확인해야 해요.

EASY-LINK는 현장 압력센서와 목적지를 연결해 데이터를 수집·전달하는 산업용 IoT 게이트웨이예요. LS XGT, Mitsubishi MC, Modbus RTU/TCP 데이터를 수집하고 MQTT, HTTP API, MySQL, Firebase로 전달할 수 있어요. 장기 조회가 우선이면 MySQL을 주 경로로 두고, 여러 서비스가 실시간 값을 구독하면 MQTT를 검토할 수 있어요. 요청·응답형 연동에는 HTTP API, 모바일이나 클라우드 화면 연결에는 Firebase가 대안이 될 수 있지만 보존 기간과 재전송 기준은 별도로 정해야 해요.

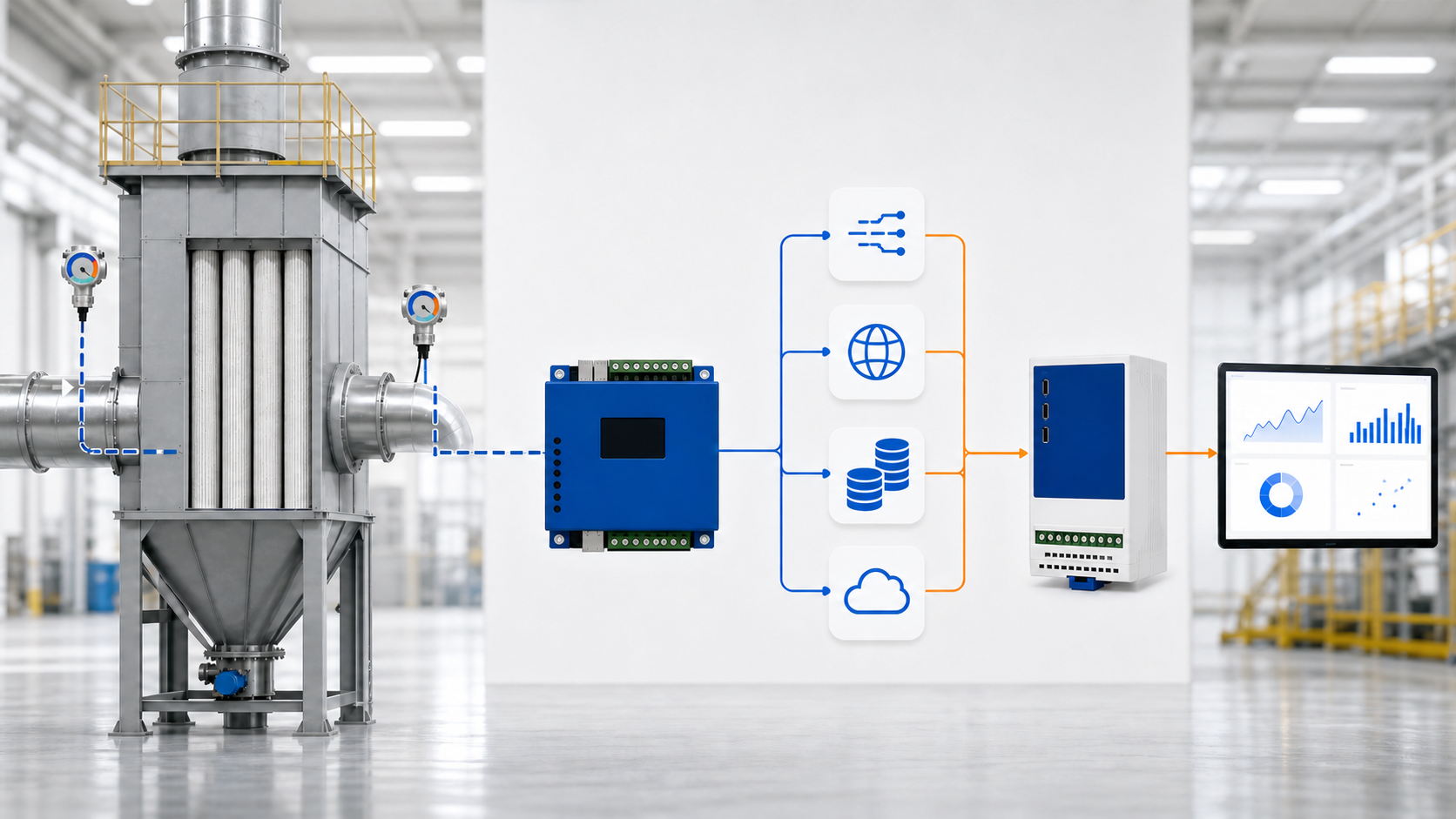

집진기 차압을 Modbus TCP로 수집해 MySQL과 여러 연동 경로로 전달하는 개념도예요.

MySQL에는 값과 판단 조건을 함께 남겨요

MySQL 테이블에는 설비 ID, 센서 ID, 차압값, 단위, 측정 시각, 수집 시각, 서버 도착 시각을 기본으로 두는 게 좋아요. 여기에 팬 운전 상태, 원료나 공정 변경 이벤트, 가능하다면 풍량이나 제어 설정, 통신 품질, 데이터 유효 여부를 연결해요. 측정 시각과 도착 시각을 분리하면 값이 늦게 들어온 것인지 실제 현상인지 구분하기 쉬워져요.

설정값과 유지보수 이력도 현재 데이터와 분리해 보관해야 해요. 센서 배율이나 주소가 바뀐 시각, 필터 교체와 청소 시각, 작업 사유를 이벤트로 남기면 교체 전후의 데이터 추세 분석이 가능해져요. 단순 평균만 저장하지 말고 원본 보존 기간과 집계 주기, 시간대 기준, 중복 키를 문서로 정해 두세요.

운영자가 확인할 질문	함께 볼 데이터	해석할 때 주의할 점
필터 저항이 서서히 커졌나요?	차압 추세, 팬 운전 상태, 데이터 유효 여부	팬 정지 구간과 수집 공백은 비교에서 분리해요
원료 변경 뒤 값이 달라졌나요?	변경 이벤트 전후의 차압, 공정 조건, 시각	조건이 다른 기간을 같은 기준으로 단정하지 않아요
교체 뒤 기준선이 낮아졌나요?	필터 교체 이력, 교체 전후 동일 운전 구간	짧은 구간 하나보다 반복 운전 결과를 확인해요
화면의 마지막 값이 현재값인가요?	측정·수집·도착 시각, 통신 품질	오래된 값을 정상 현재값처럼 표시하지 않아요

이 표는 자동 판정 규칙이 아니라 확인 순서를 만드는 기준이에요. 압력손실이 급변하거나 현장 소음, 분진, 풍량 이상이 함께 보이면 데이터 화면만 보지 말고 안전한 정지와 점검 절차를 우선해야 해요.

EASY LOGGER로 이력과 전달 상태를 함께 관리해요

설비 한 대의 값을 기존 MySQL로 보내는 목적이면 EASY-LINK 중심으로 시작할 수 있어요. EASY LOGGER는 여러 장치의 저장 이력, 전달 상태와 대시보드를 함께 관리하는 운영 로거예요. 여러 PLC와 EASY 장치의 수집 주기, DB 이력, MQTT나 API 전달 상태, 대시보드 구성을 한 운영 기준으로 관리해야 할 때 함께 검토할 수 있어요. 두 제품의 공식 기능 범위는 HT Automation 홈페이지에서 확인할 수 있어요.

EASY LOGGER 화면도 차압 그래프 하나로 끝내지 않는 편이 좋아요. 차압, 팬 운전·정지, 원료 변경 이벤트, 풍량이나 제어 맥락, 데이터 최신성을 같은 시간축에 정렬하면 값이 움직인 이유를 좁히기 쉬워져요. 필터 교체 시각을 표시하면 교체 전후 기준선이 실제로 달라졌는지도 비교할 수 있어요.

압력손실 이력은 운전 조건과 유지보수 이벤트를 나란히 놓을 때 판단 근거가 선명해져요.

대시보드는 원인을 자동 확정하거나 정비 명령을 내리는 장치로 설명하면 안 돼요. 최신 데이터인지, 수집 공백은 없는지, 현장 확인이 필요한 구간은 어디인지 보여 주는 운영 도구로 두는 게 알맞아요. 비슷한 이력 운영 방식은 EASY LOGGER DB 설정 가이드에서도 이어서 볼 수 있어요.

상위 시스템 연동과 제어 경계를 나눠요

스마트팩토리 상위 시스템은 MQTT, HTTP API 또는 DB 인터페이스로 필요한 차압 이력을 받을 수 있어요. 이때 필드 이름, 단위, 타임스탬프 기준, 결측 표현, 중복 방지 키, 재전송 범위를 송신·수신 담당자가 함께 합의해야 해요. 조회용 데이터 경로와 실제 설비 제어 권한은 분리하고 계정, 네트워크 접근, 변경 기록을 최소 권한으로 관리해야 해요.

EASY-LINK나 EASY LOGGER가 데이터를 전달한다고 해서 MES나 CIM 업무 규칙까지 자동으로 수행하는 것은 아니에요. 필터 교체 승인, 작업 지시, 설비 정지 같은 결정은 기존 제어 로직과 현장 안전 절차 안에서 처리해야 해요. 다른 공장 데이터 활용 관점은 공장 전력 데이터 활용 가이드와 기술 블로그 목록에서 비교할 수 있어요.

집진기 한 대로 작게 검증해 보세요

첫 단계는 집진기 한 대와 압력센서 한 쌍만 선정해 일주일 이상 정상 운전 데이터를 모으는 일이에요. 정상 운전, 팬 정지, 원료 변경, 필터 청소나 교체 시점을 현장 기록과 맞추고 측정·수집·도착 시각이 이어지는지 확인하세요. 통신을 끊었다 복구하는 시험으로 누락, 중복, 지연 데이터가 MySQL에 어떻게 남는지도 점검해야 해요.

그다음 운영자가 실제로 묻는 질문에 필요한 필드만 대시보드에 올려요. 차압 추세와 데이터 최신성부터 확인한 뒤, 현장에 이미 있는 팬 상태와 공정 이벤트를 순서대로 연결하면 범위를 통제하기 쉬워요. 설비 모델, 압력센서 출력과 Modbus TCP 주소, 원하는 보존 기간을 정리했다면 HT Automation 홈페이지에서 현재 구성의 현장 연결 가능 여부를 부담 없이 확인해 보세요.
