TASMOTA로 PT100·DS18B20·DHT22 온습도 값을 MQTT로 보내기
온습도를 재는 방법은 여러 가지입니다. 이 글은 TASMOTA 장치에 센서를 직접 붙여 MQTT로 내보내는 구성입니다.

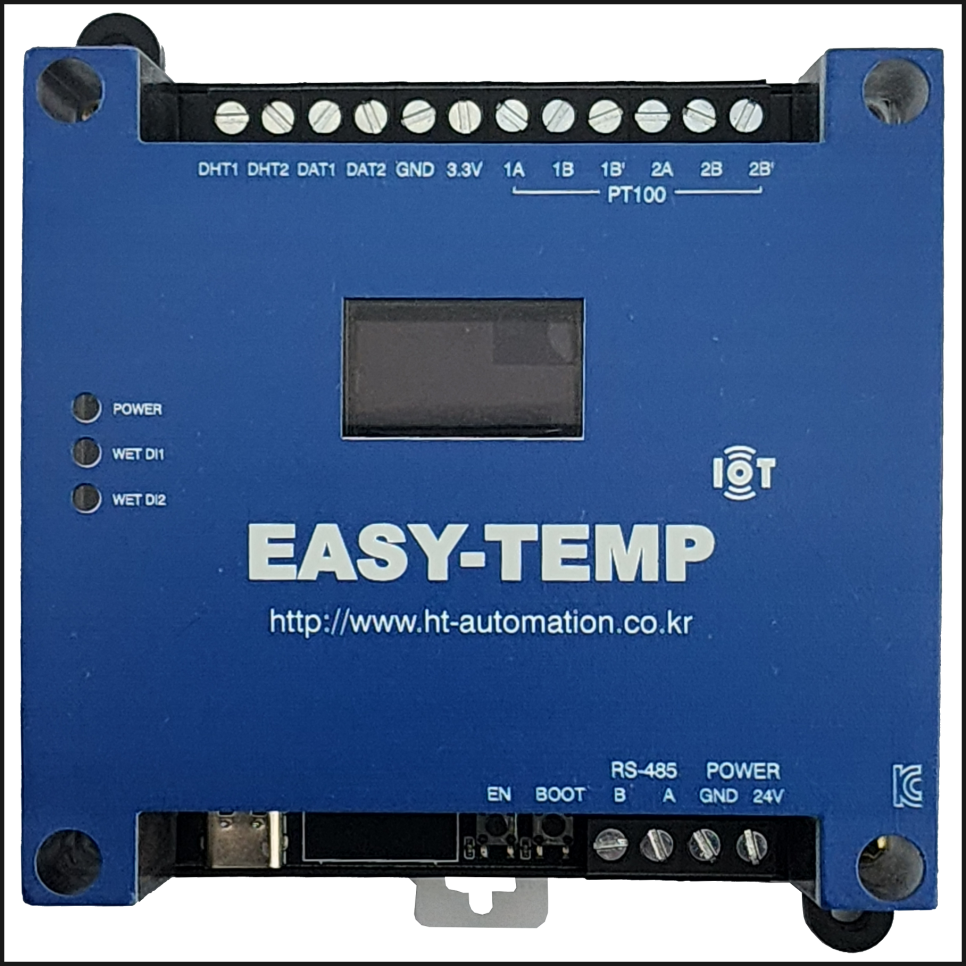

EASY-TEMP와 무엇이 다른가
같은 센서를 쓰더라도 성격이 다릅니다.
| TASMOTA | EASY-TEMP | |
|---|---|---|
| PT100 | 별도 변환 필요 | 기본 지원 |
| DS18B20 · DHT22 | 지원 | 지원 |
| 채널 수 | 제한적 | 온도 4 · 습도 2 |
| 전송 대상 | MQTT | MQTT·DB·API·Firebase |
| 산업 환경 | 보조 용도 | 상시 운전 |
| 설치 형태 | 소형 모듈 | DIN 레일 |
PT100을 쓰실 거라면 EASY-TEMP 쪽이 맞습니다. 산업 표준 온도 센서라 정밀도와 범위가 필요한 공정에서는 선택지가 사실상 하나입니다.
TASMOTA는 DS18B20이나 DHT22 한두 개를 간단히 붙여 보조로 감시할 때 쓸 만합니다. 사무실 온도, 함 내부 온도, 창고 한 구석 같은 자리입니다.
센서별 특징
| 센서 | 측정 | 특징 |
|---|---|---|
| DS18B20 | 온도 | 방수형 있음, 한 선에 여러 개 연결 가능 |
| DHT22 | 온도 + 습도 | 습도까지 한 번에, 갱신이 느림 |

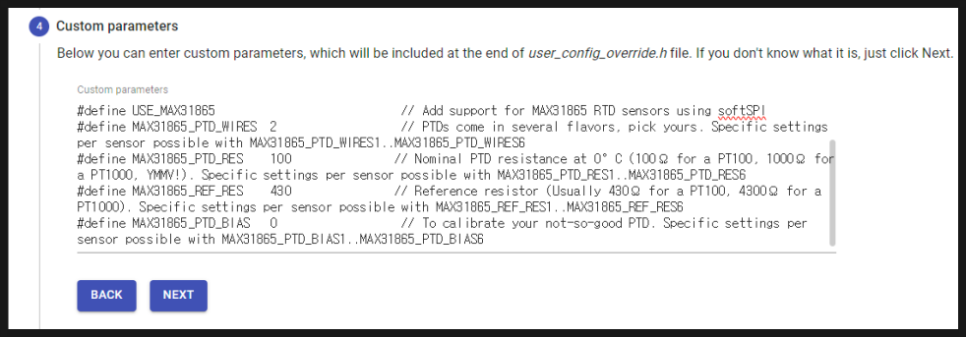

| PT100 | 온도 | 정밀·넓은 범위, 변환 모듈 필요 |
DHT22는 갱신 주기가 느립니다. 2초에 한 번 정도가 한계이므로, 빠르게 변하는 값에는 맞지 않습니다.
DS18B20은 하나의 데이터 선에 여러 개를 물릴 수 있습니다. 각 센서가 고유 주소를 가지고 있어 구분됩니다. 여러 지점을 재야 할 때 배선이 크게 줄어듭니다.
Step 1. 브로커 준비 및 연결

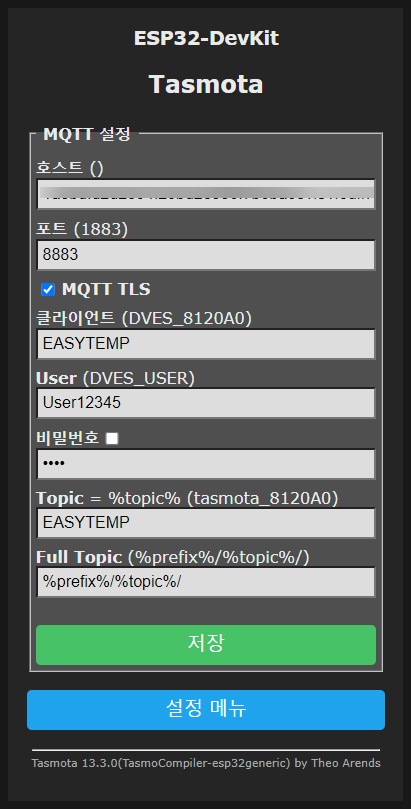

HiveMQ나 윈도우 Mosquitto를 준비하고 TASMOTA를 연결합니다.
Step 2. 센서 연결 및 설정

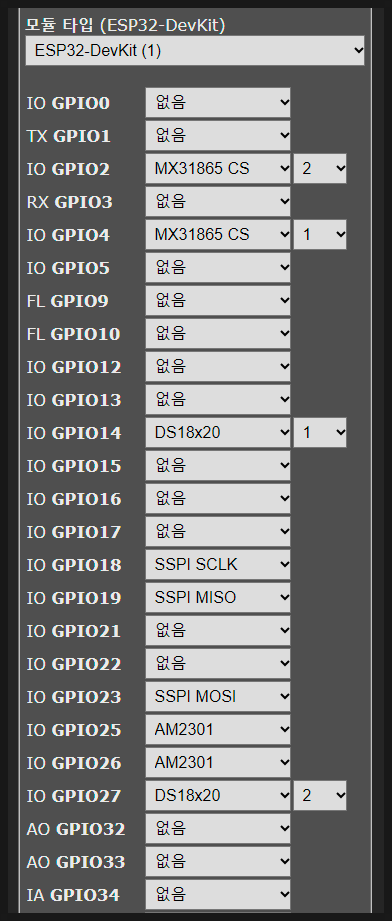

센서를 연결하고 TASMOTA에서 해당 GPIO에 센서 종류를 지정합니다.

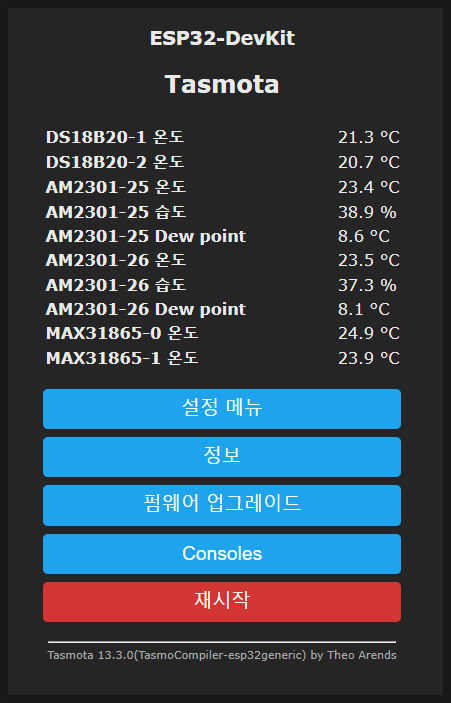

Step 3. 값 확인

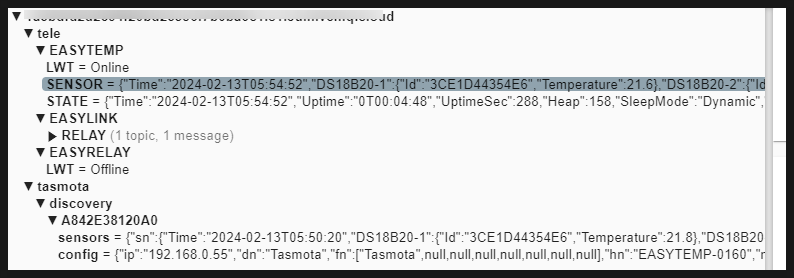

MQTT Explorer에서 tele/토픽/SENSOR 토픽을 확인합니다. TASMOTA는 센서 값을 주기적으로 이 경로에 발행합니다.
잘 안 될 때 확인할 것
- 센서가 인식되지 않는다 — GPIO 설정에서 센서 종류를 올바르게 지정했는지 확인합니다.
- 값이 -127이거나 비어 있다 — 배선을 확인하십시오. DS18B20은 풀업 저항이 필요한 경우가 있습니다.
- 습도가 없다 — DS18B20은 온도만 잽니다. 습도는 DHT22입니다.
- 값이 늦게 갱신된다 — DHT22는 원래 느립니다.
TelePeriod설정도 확인하십시오. - 여러 DS18B20이 하나로만 보인다 — 배선과 주소 인식을 확인하십시오.
자주 묻는 질문
PT100을 쓰고 싶습니다. EASY-TEMP 구성을 권해 드립니다. PT100을 기본 지원합니다.
데이터베이스에 저장하려면? TASMOTA는 MQTT까지입니다. 저장은 상위에서 처리하시거나 EASY-TEMP의 DB 저장을 쓰십시오.
PLC로 값을 넘기려면? 미쓰비시 PLC로 온습도 받아오기나 LS PLC P2P 구성을 참고하십시오.
