PT100·DS18B20·DHT22 온습도 데이터를 MQTT로 전송하기
세 가지 센서, 무엇을 골라야 하나

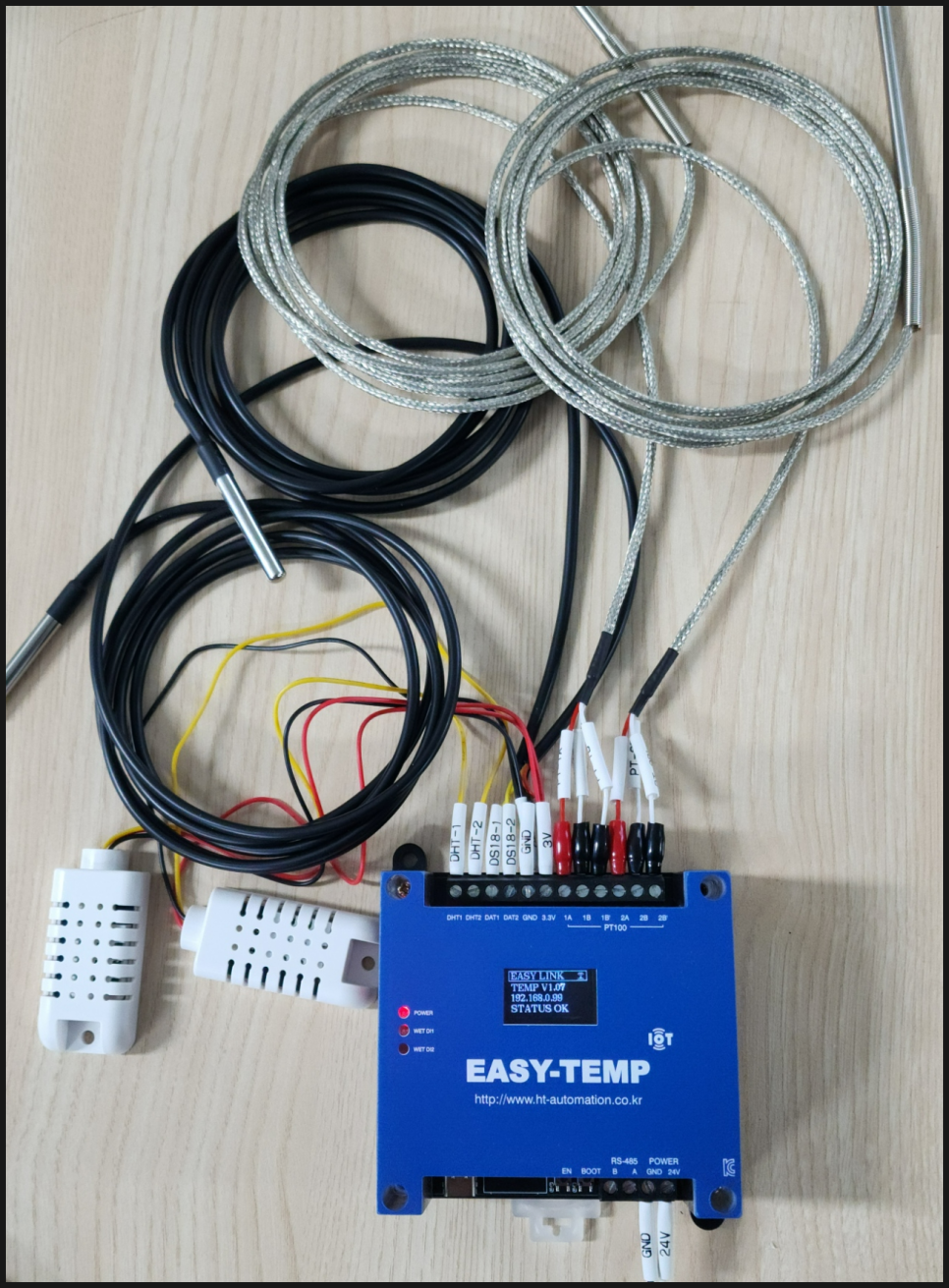

EASY-TEMP는 성격이 다른 세 종류를 함께 받습니다. 현장 조건에 맞춰 고르시면 됩니다.
| 센서 | 측정 | 특징 | 적합한 곳 |
|---|---|---|---|
| PT100 (3선식) | 온도 | 정밀·넓은 범위, 산업 표준 | 설비·공정 온도 |
| DS18B20 (방수형) | 온도 | 방수, 케이블 길게 뽑기 좋음 | 수조·배관·옥외 |
| DHT22 | 온도 + 습도 | 습도까지 한 번에 | 실내·창고·전기실 |
습도가 필요하면 DHT22가 유일한 선택입니다. 물에 닿거나 젖는 곳이면 DS18B20 방수형, 정밀도와 범위가 중요한 공정이면 PT100입니다.
이 글은 세 센서로 수집한 값을 MQTT로 발행하는 구성입니다.
MQTT로 보내면 좋은 경우
온습도는 여러 사람이 동시에 보고 싶어 하는 값인 경우가 많습니다. 생산팀은 현재값을, 품질팀은 기준 초과 여부를, 설비팀은 추이를 봅니다.
MQTT는 한 번 발행한 값을 여러 구독자가 각자 가져가므로 이런 상황에 맞습니다. 수신처가 늘어도 센서 쪽 부하는 그대로입니다.
기록이 주목적이라면 MySQL 저장이, 외부 시스템 연동이라면 API 전송이 더 단순합니다.
Step 1. 준비물
MQTT는 브로커를 거치므로 브로커가 하나 필요합니다.
- 클라우드: HiveMQ 사용 방법
- 사내 설치: 윈도우 Mosquitto 설치
값 확인용으로 MQTT Explorer도 준비하십시오.
Step 2. 센서 종류 확인

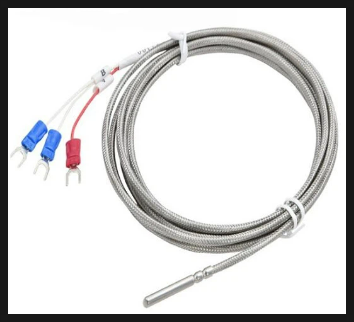

PT100 온도센서 (3선식)
DS18B20 온도센서 (방수형)
DHT22 온습도 센서

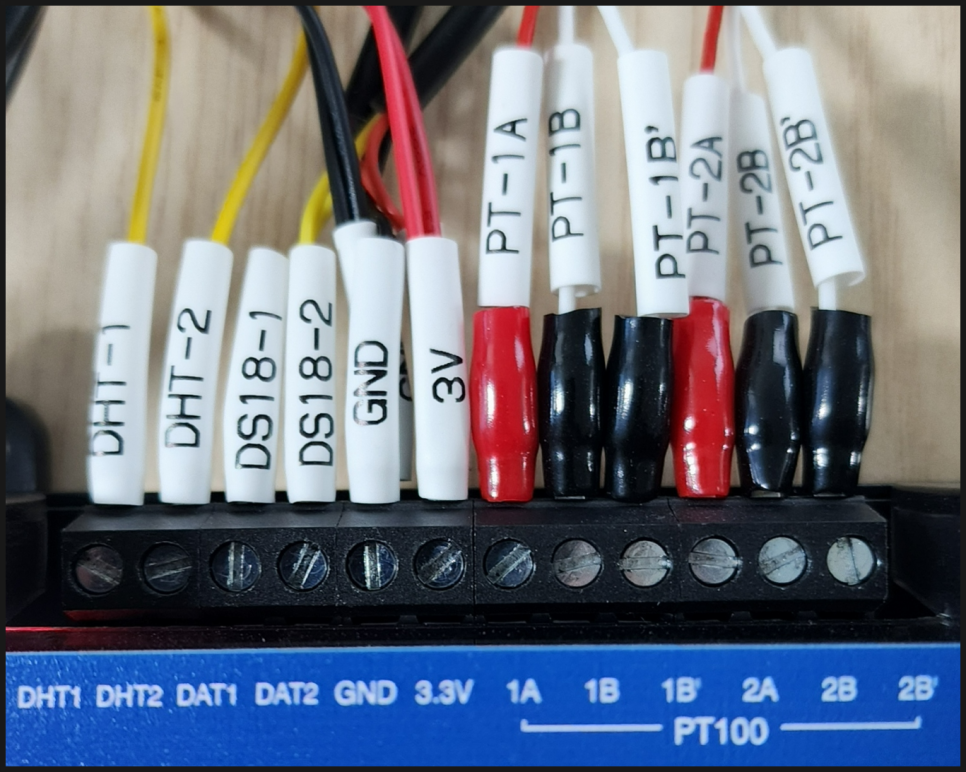

결선

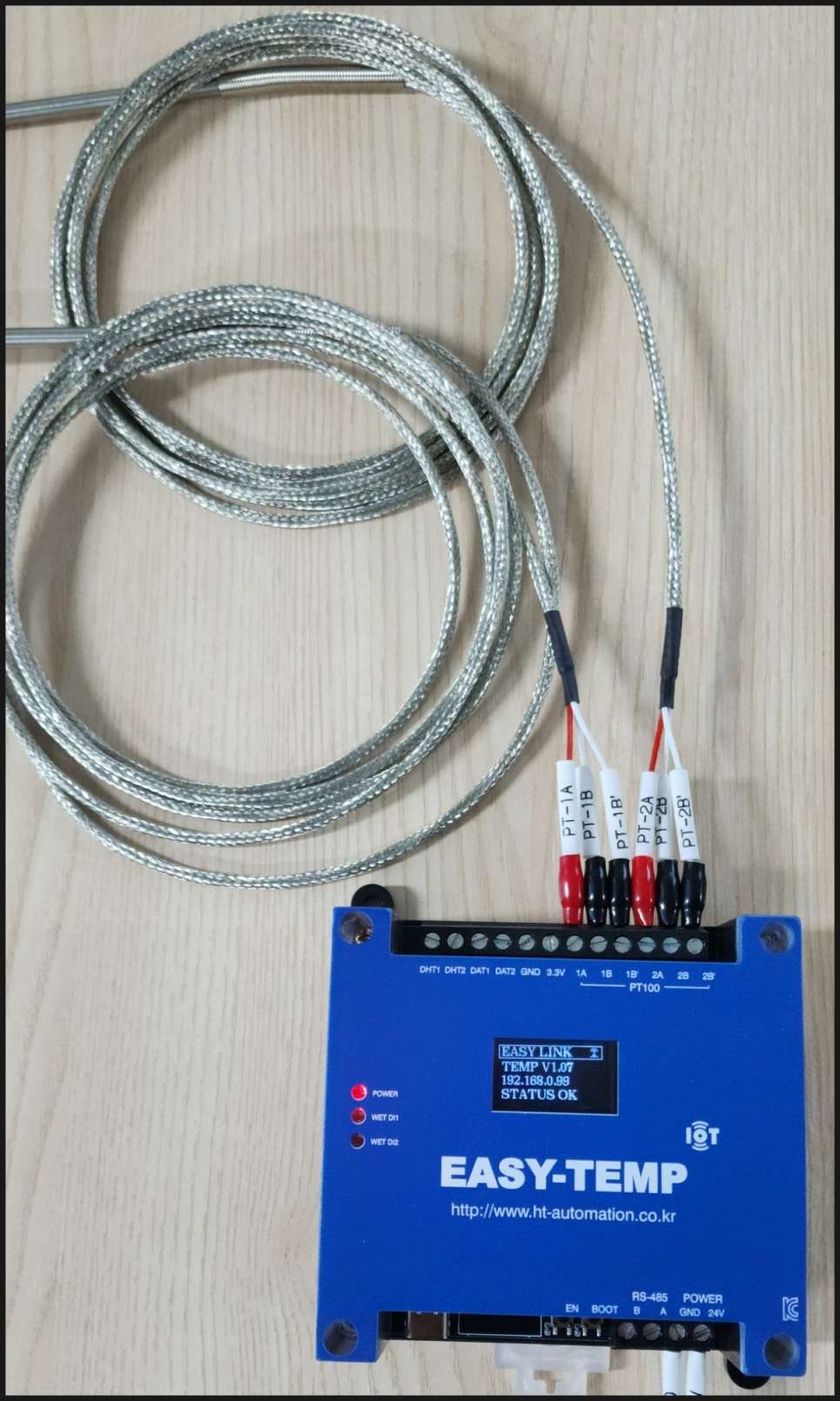

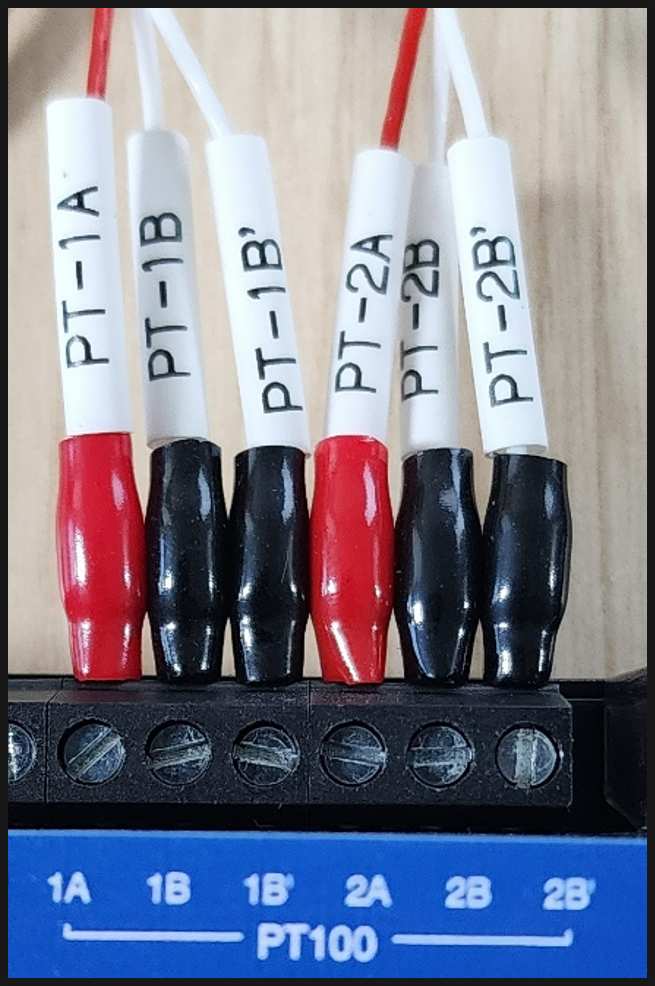

PT100 온도센서 — 사진을 참조해 케이블을 연결합니다.
- 적색 케이블:
1A또는2A - 백색 케이블:
1B,1B'또는2B,2B'
하나의 PT100 센서에서 나온 백색 케이블 두 가닥은 교차 결선해도 무방합니다. 3선식은 선 저항을 보정하기 위한 구조라 두 가닥이 같은 역할을 합니다.

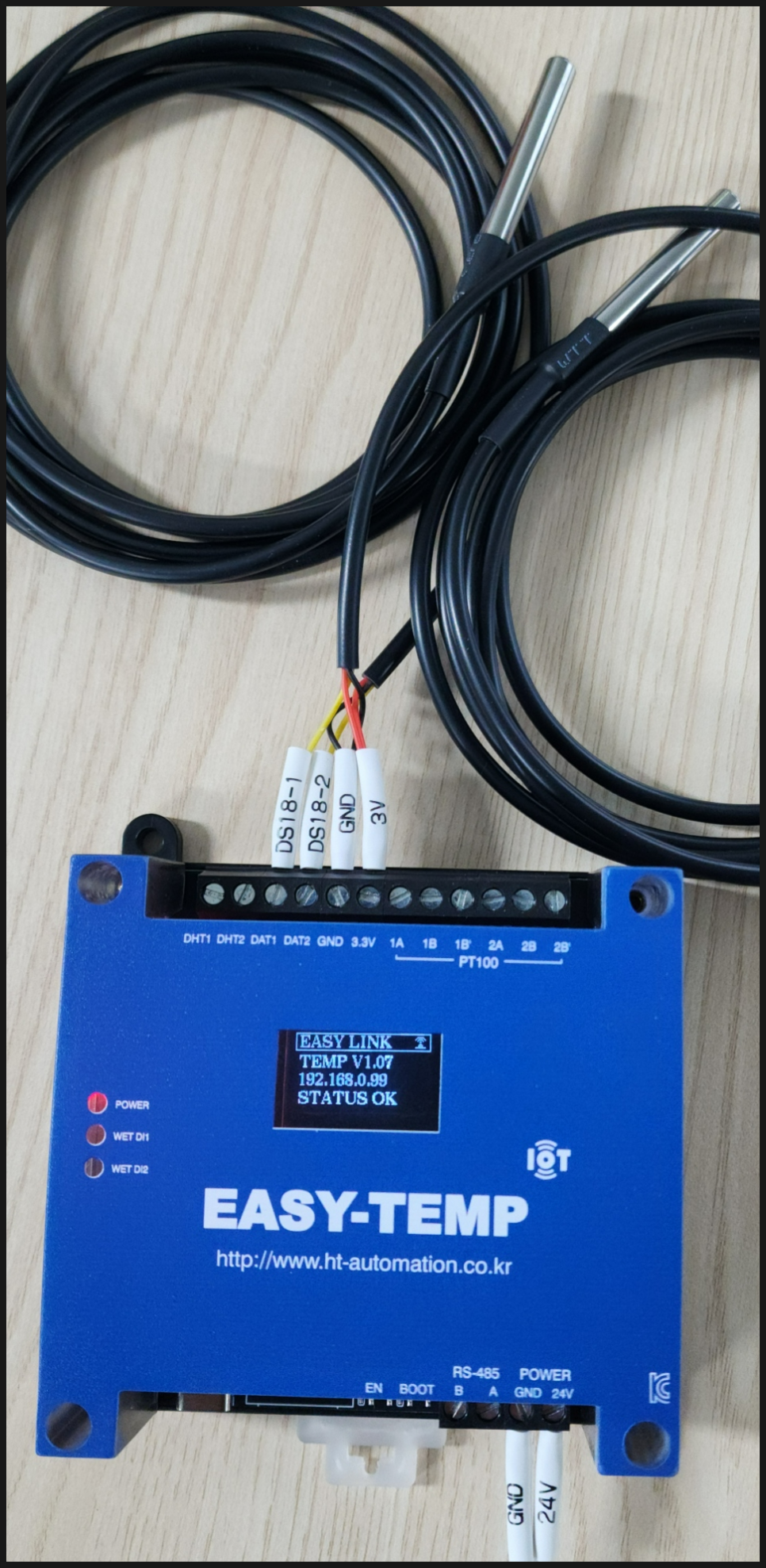

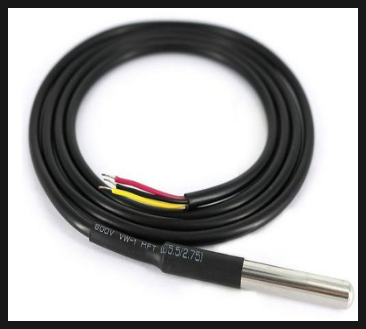

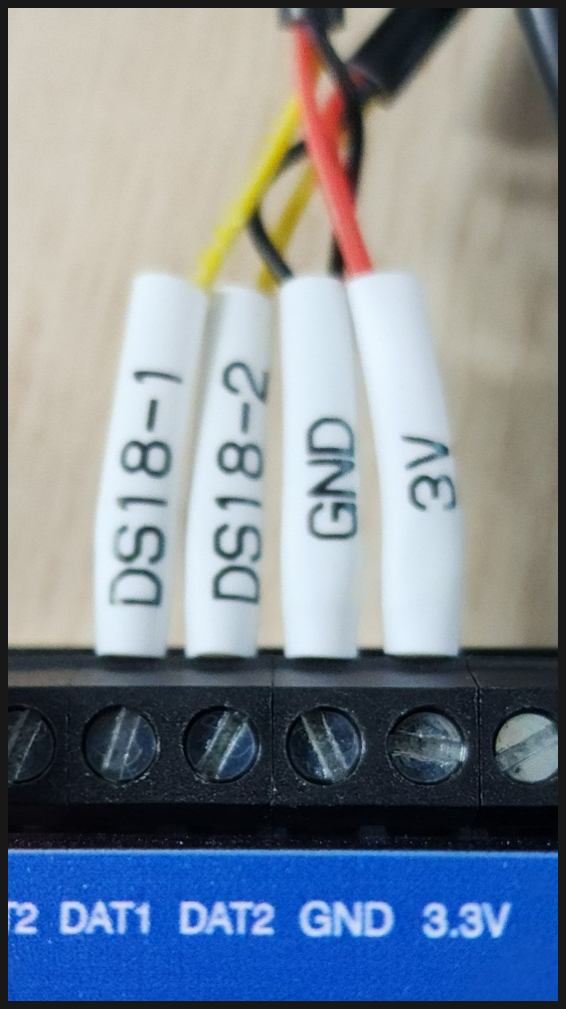

DS18B20 온도센서 — 방수형입니다.
- 적색:
3.3V - 흑색:
GND - 황색:
DAT1또는DAT2

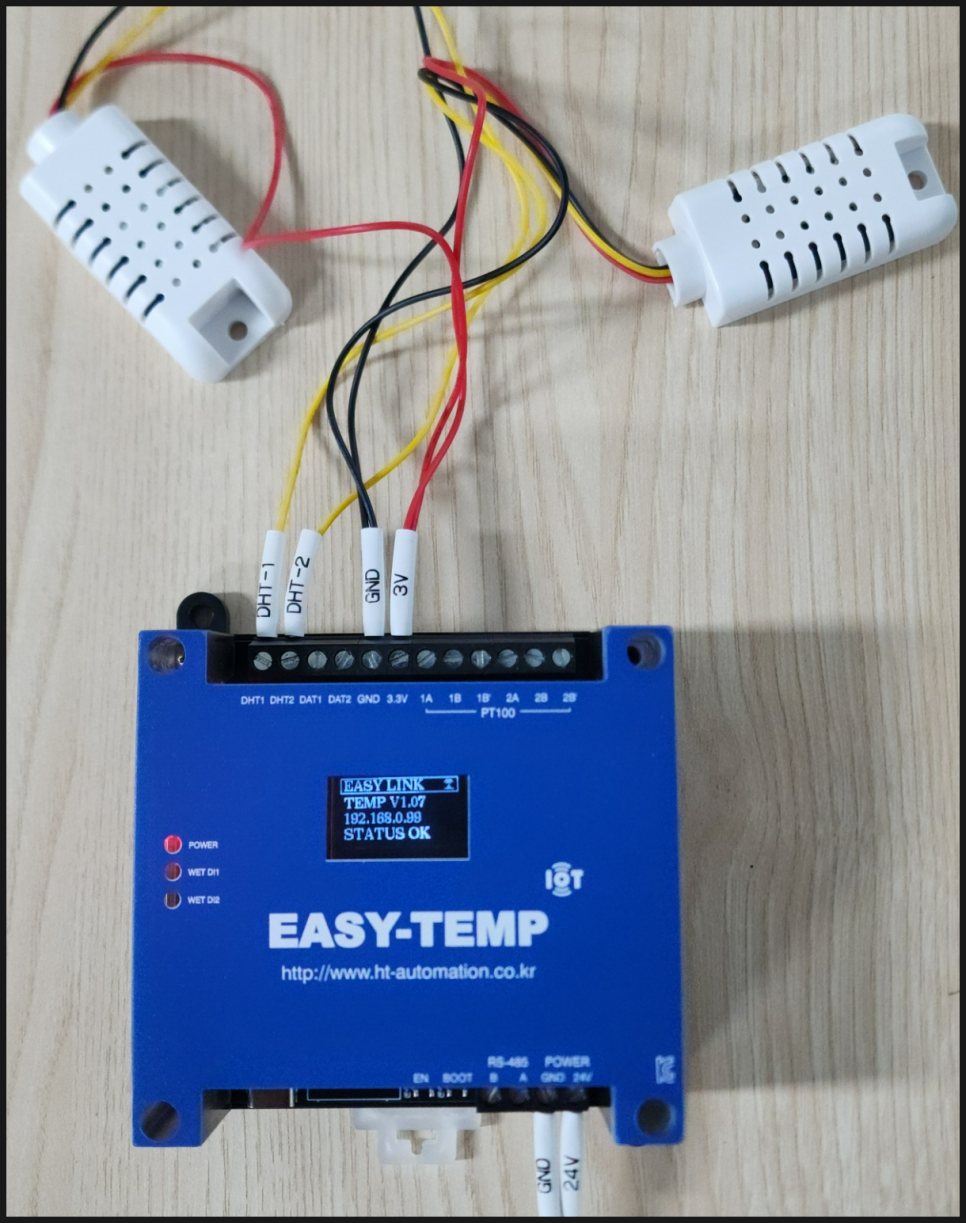

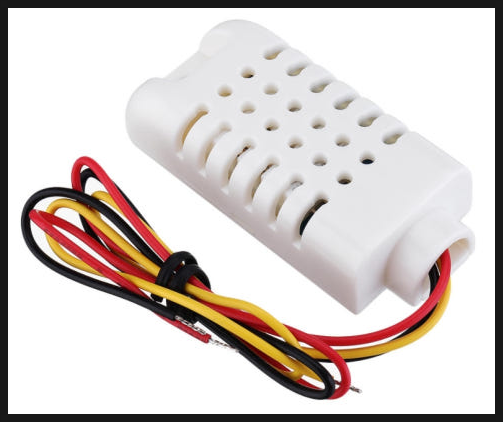

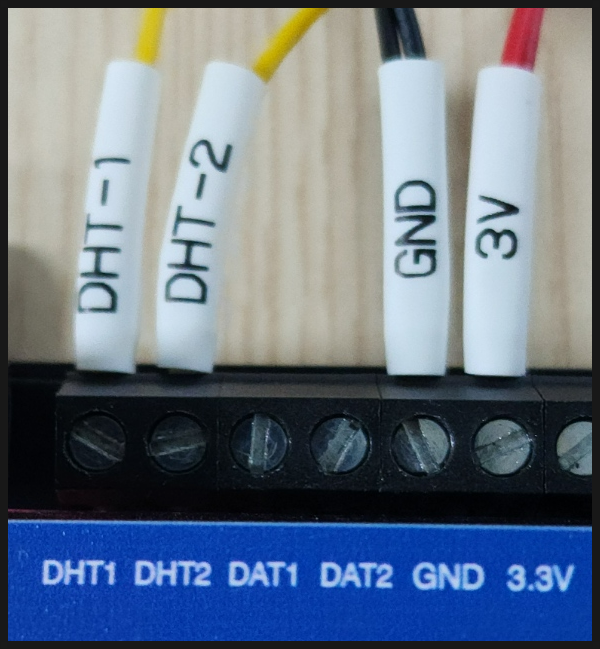

DHT22 온습도센서 — 온도와 습도를 함께 읽습니다.
- 적색:
3.3V - 흑색:
GND - 황색:
DHT1또는DHT2
결선에서 자주 나는 실수 — 적색을
3.3V가 아닌 다른 전원 단자에 물리면 센서가 손상될 수 있습니다. 전원을 넣기 전에 한 번 더 확인하십시오. 값이-127이나 터무니없는 숫자로 나온다면 결선부터 다시 보시는 것이 빠릅니다.
Step 3. MQTT 설정 및 확인

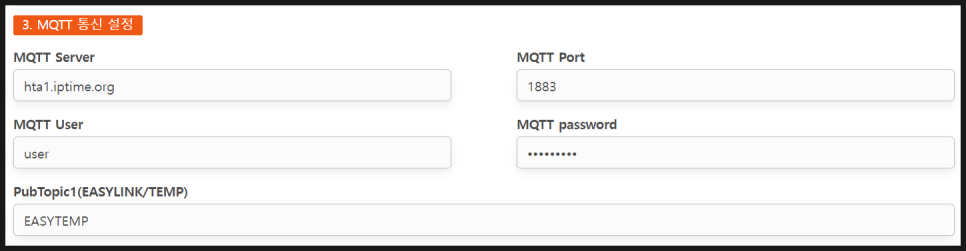

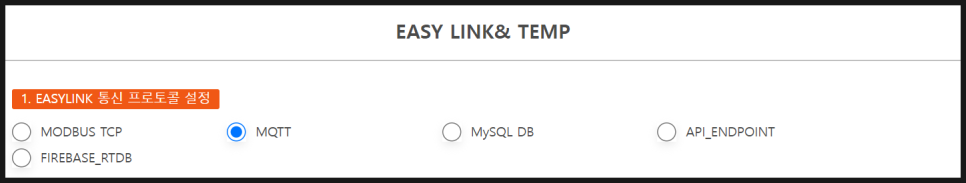

통신 프로토콜에서 MQTT를 선택하고 브로커 주소와 발행 토픽을 입력합니다.

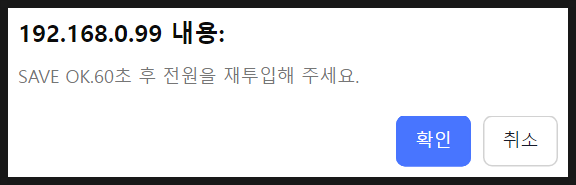

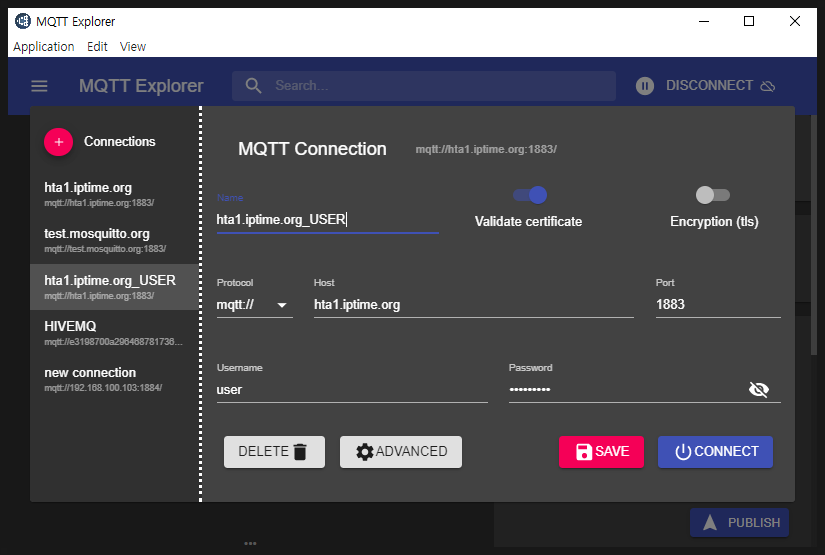

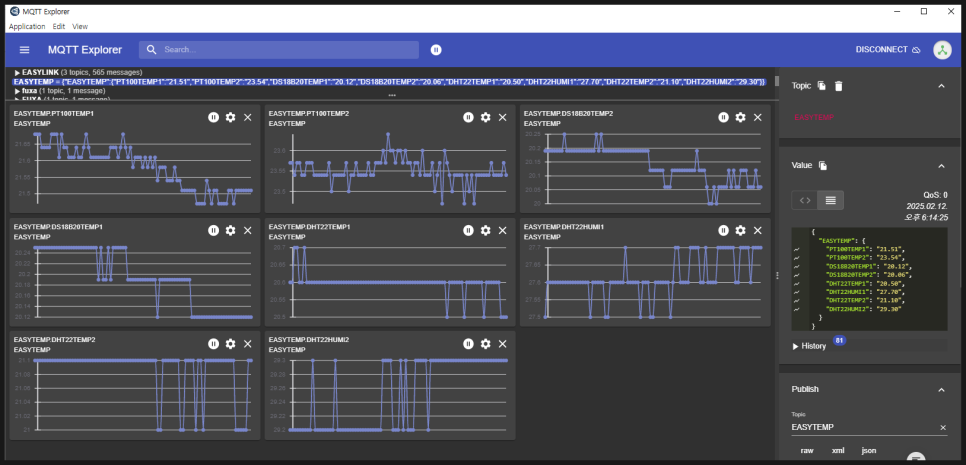

MQTT Explorer로 토픽을 확인합니다. 값이 주기적으로 갱신되면 정상입니다.
잘 안 될 때 확인할 것
- 값이 -127 또는 이상한 숫자다 — 결선을 확인하십시오. 센서가 인식되지 않을 때 나오는 값입니다.
- 온도는 나오는데 습도가 없다 — DHT22가 아닌 센서입니다. 습도는 DHT22만 측정합니다.
- 값이 심하게 튄다 — 케이블이 길거나 전력선 근처를 지나갈 수 있습니다. 실드 케이블과 접지를 확인하십시오.
- 브로커에 안 붙는다 — 주소·포트·계정을 확인합니다. Client ID 중복도 흔한 원인입니다.
- 토픽에 값이 없다 — 대소문자까지 정확히 같은지 확인합니다.
자주 묻는 질문
센서를 몇 개까지 붙일 수 있습니까? 채널 수에 따릅니다. 온도 4채널·습도 2채널 구성이 일반적입니다. 더 필요하면 장비를 나누는 편이 주기에도 유리합니다. 실제 적용사례에서 8개소를 두 대로 나눈 구성을 소개했습니다.
케이블을 길게 뽑아도 됩니까? DS18B20이 상대적으로 유리합니다. 다만 길어질수록 노이즈에 약해지므로 배선 경로를 확인하십시오.
저장까지 하려면? MySQL 저장이나 Firebase 전송을 참고하십시오.
