미쓰비시 PLC가 무선으로 온습도 센서 데이터 받아오기
PLC에 온도 센서를 하나 더 붙이려면 보통 아날로그 입력 모듈을 추가해야 합니다. 슬롯이 남아 있어야 하고, 모듈 값도 만만치 않고, 센서까지 선을 끌어야 합니다.
이 글은 그 과정 없이 EASY-LINK가 읽은 온습도 값을 무선으로 미쓰비시 PLC에 넣어 주는 구성입니다.
이 방식의 이점
| 아날로그 모듈 추가 | 이 글의 방식 | |
|---|---|---|
| PLC 슬롯 | 필요 | 불필요 |
| 센서까지 배선 | 필요 | 불필요 (무선) |
| 센서 종류 | 모듈에 맞는 것만 | PT100·DS18B20·DHT22 |
| 습도 | 별도 모듈 | DHT22 하나로 |
| 센서 추가 | 모듈 증설 | 채널 추가 |
특히 습도는 아날로그 모듈로 받으려면 변환기가 따로 필요한 경우가 많은데, DHT22를 쓰면 온도와 함께 한 번에 들어옵니다.
값이 PLC에 들어오는 형태
센서 값은 정수로 PLC 디바이스에 쓰입니다. 25.3℃가 253으로 들어오는 식입니다.
PLC 프로그램에서는 이 값을 그대로 비교하시면 됩니다. 30℃ 초과를 판정하려면 300과 비교하는 식입니다. 굳이 소수점 연산을 하지 마시고 정수로 비교하는 편이 래더에서 간단합니다.

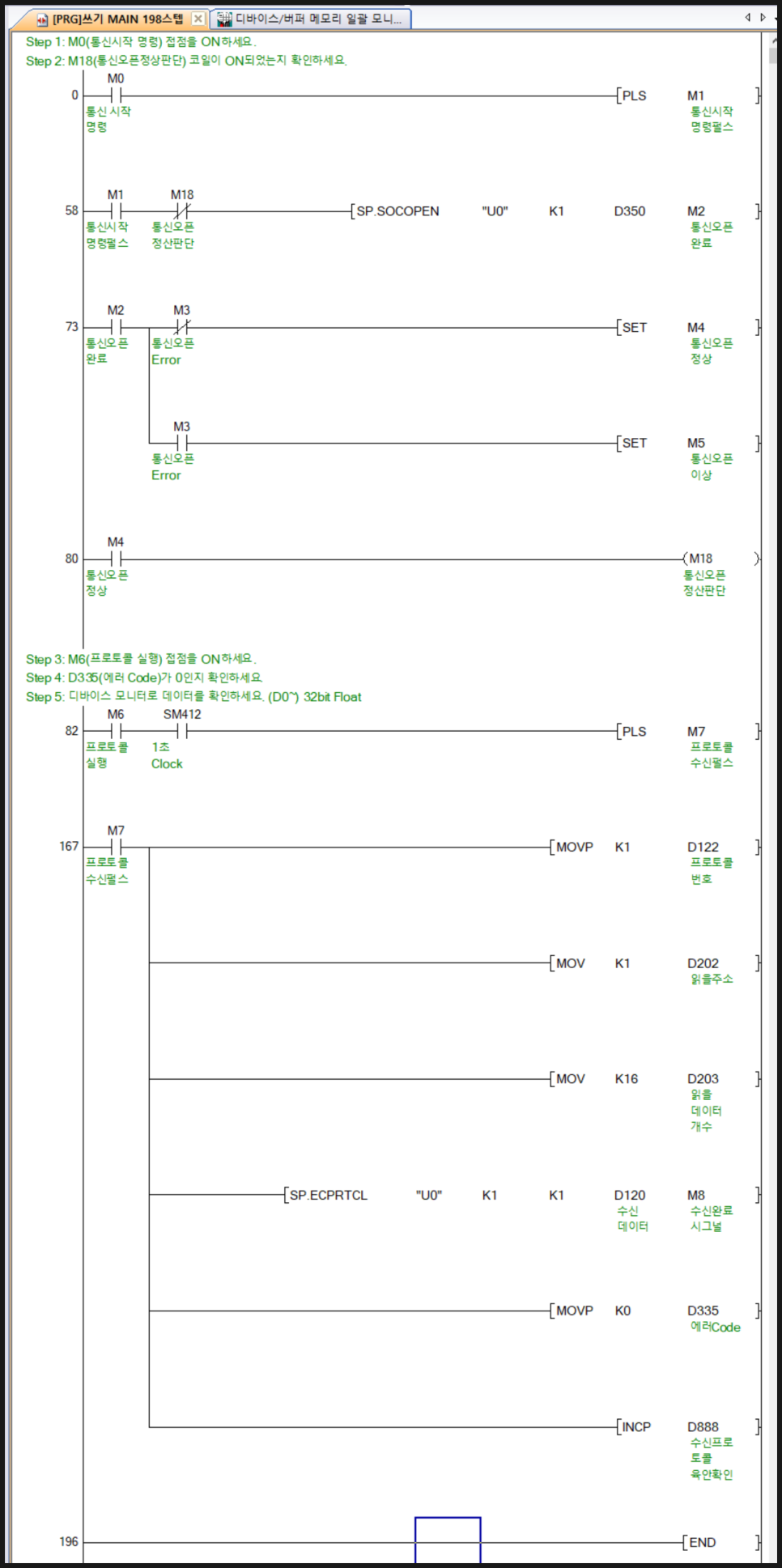

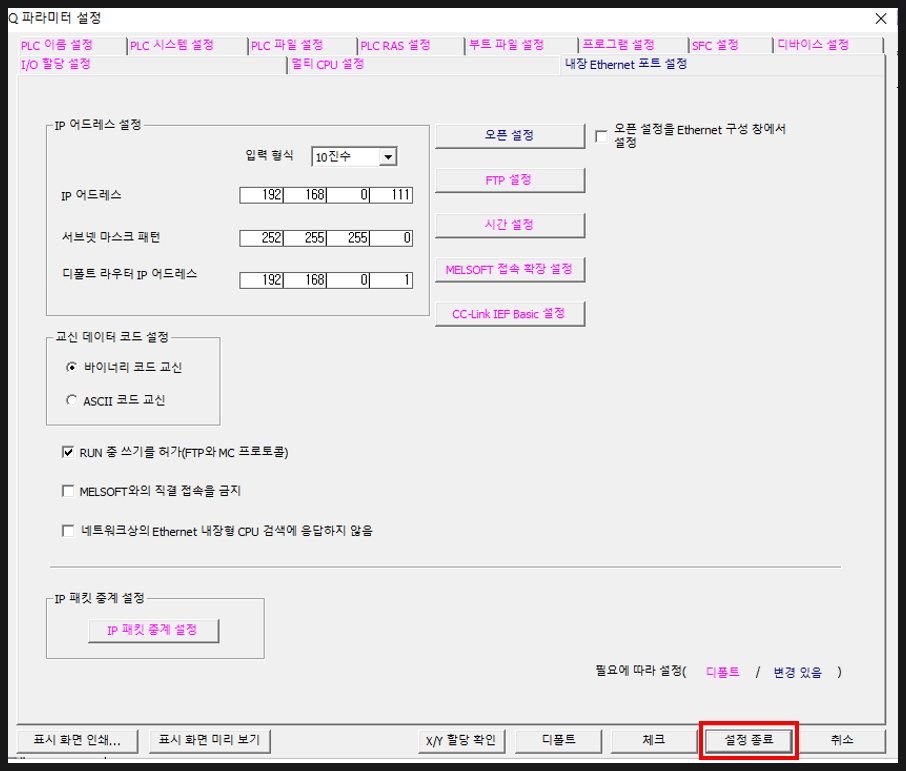

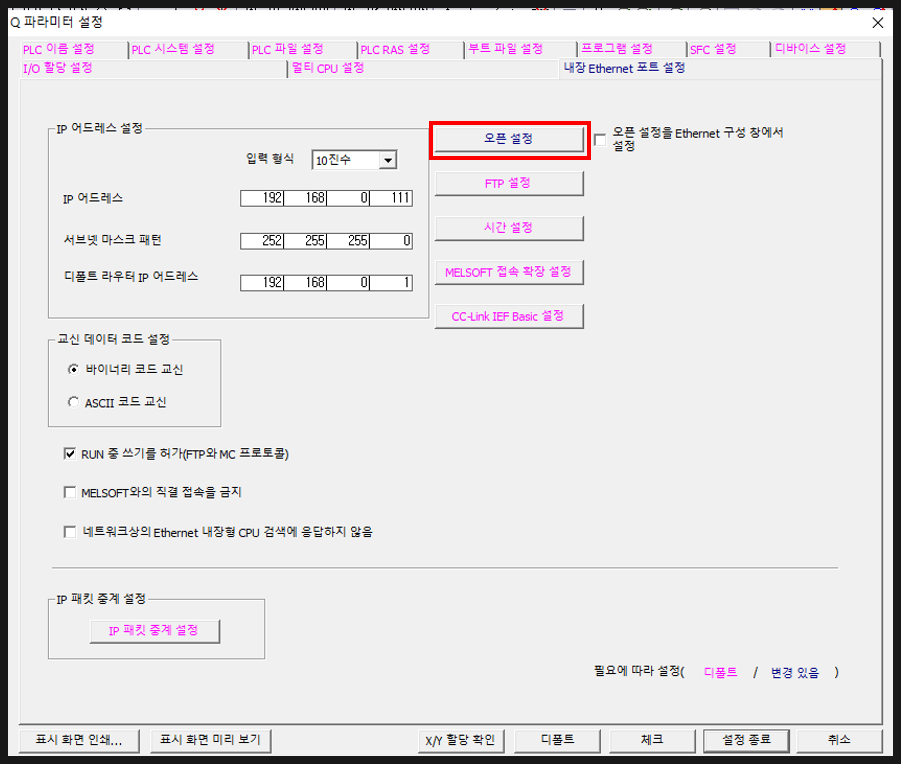

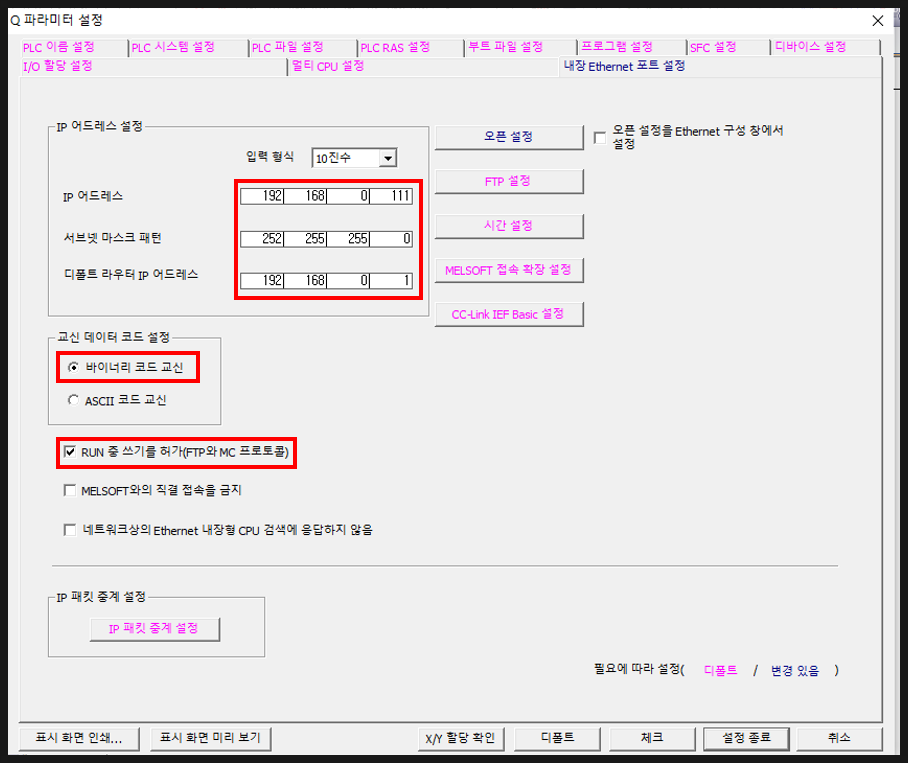

받을 디바이스는 PLC 프로그램이 덮어쓰지 않는 영역으로 잡으시고, 미쓰비시 쪽에 RUN 중 쓰기 허가를 체크해 두십시오.
Step 1. 센서 연결
PT100·DS18B20·DHT22 중 필요한 센서를 EASY-LINK에 연결합니다. 결선은 온습도 센서 수집 가이드에 자세히 정리해 두었습니다.
Step 2. 센서 쪽 EASY-LINK 설정
수집한 온습도 값을 MQTT로 발행하도록 설정합니다.

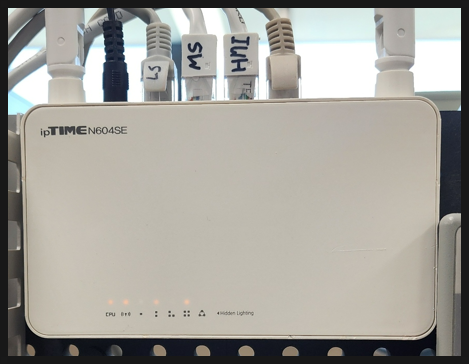

Step 3. PLC 쪽 EASY-LINK 설정

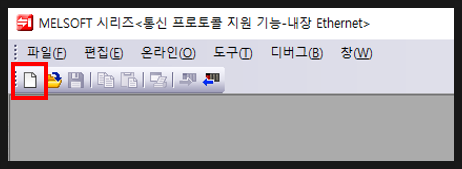

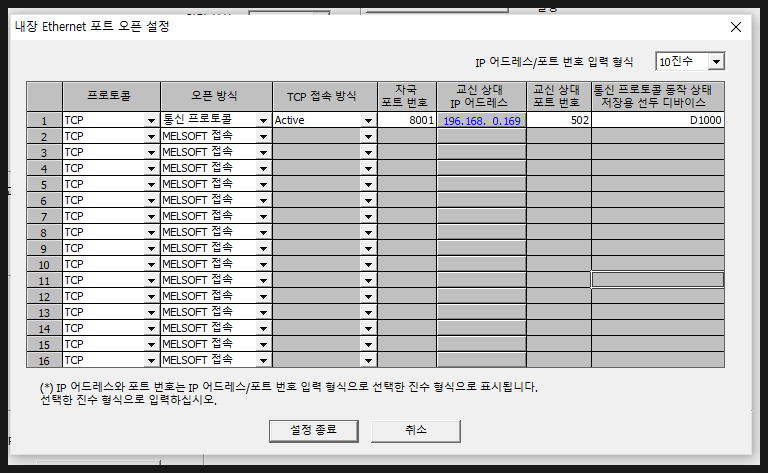

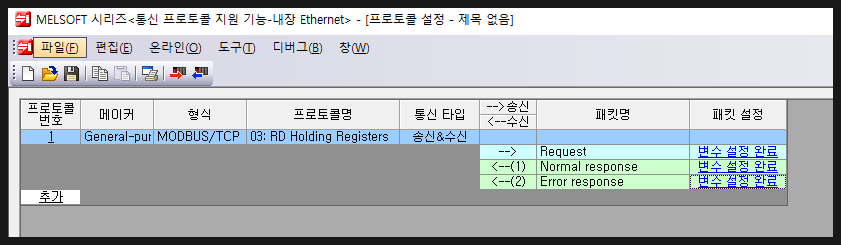

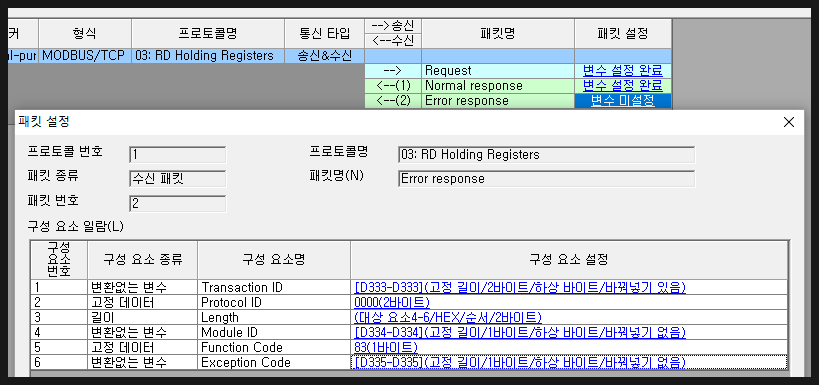

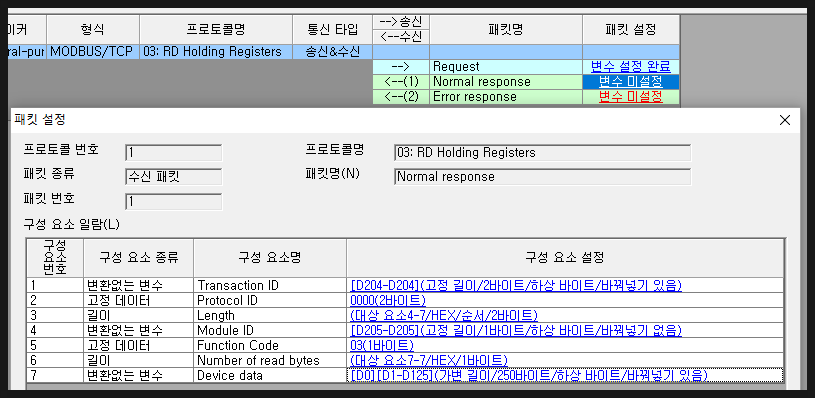

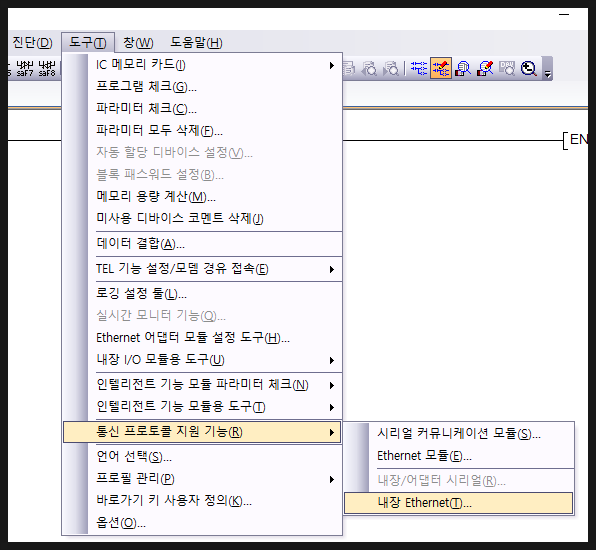

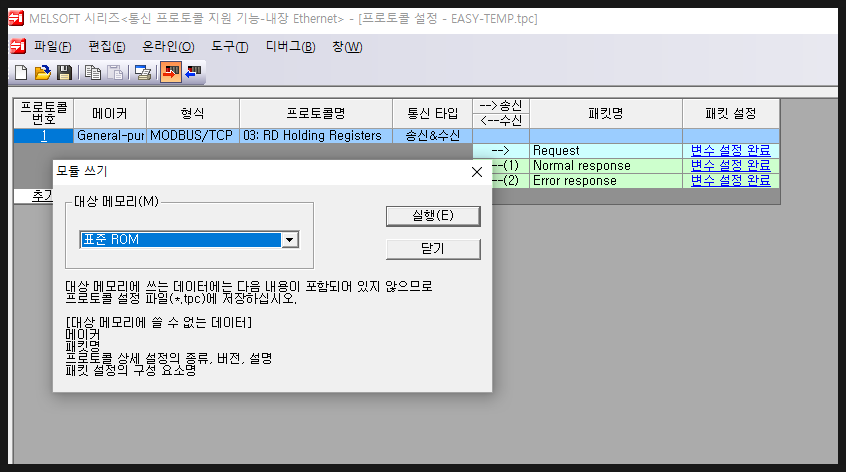

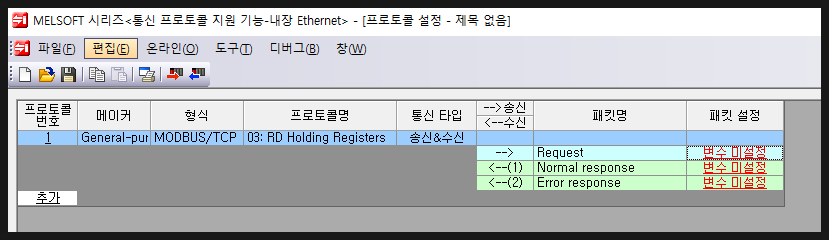

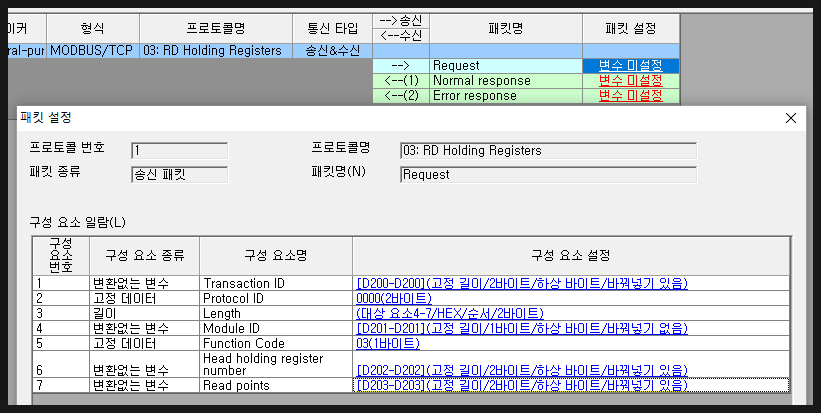

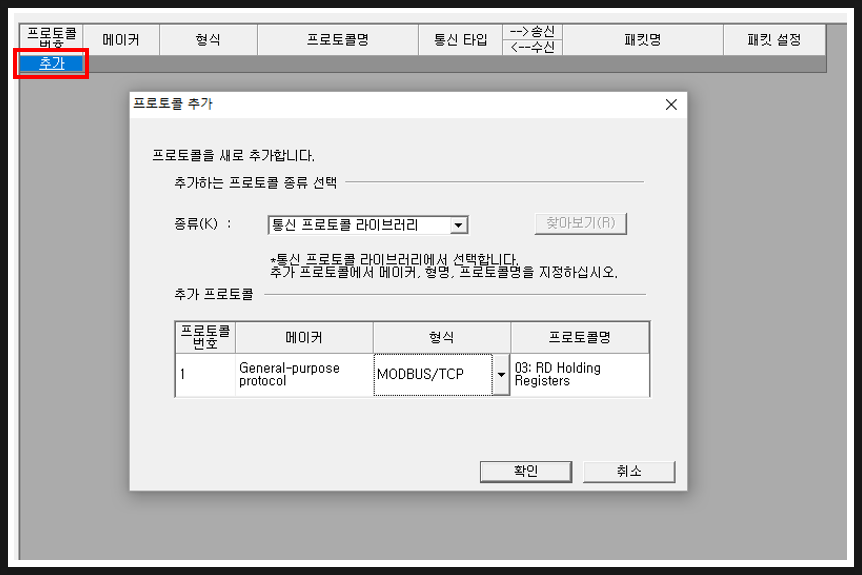

미쓰비시 PLC와 연결된 EASY-LINK가 그 토픽을 구독해 지정한 디바이스에 쓰도록 설정합니다.
Step 4. 동작 확인

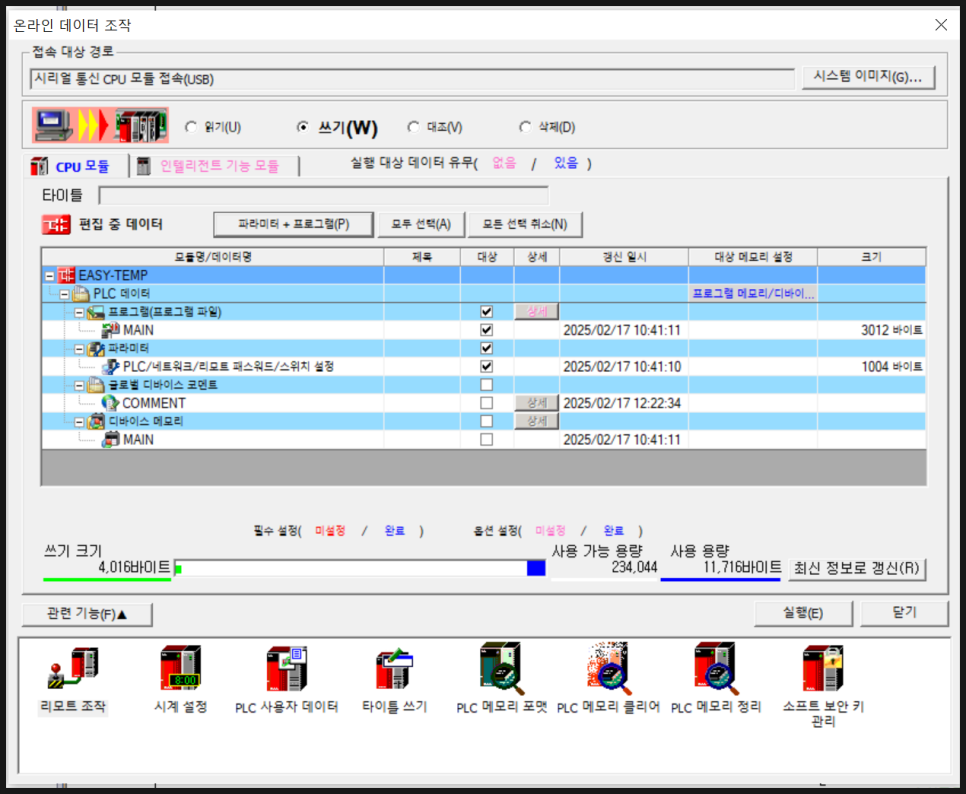

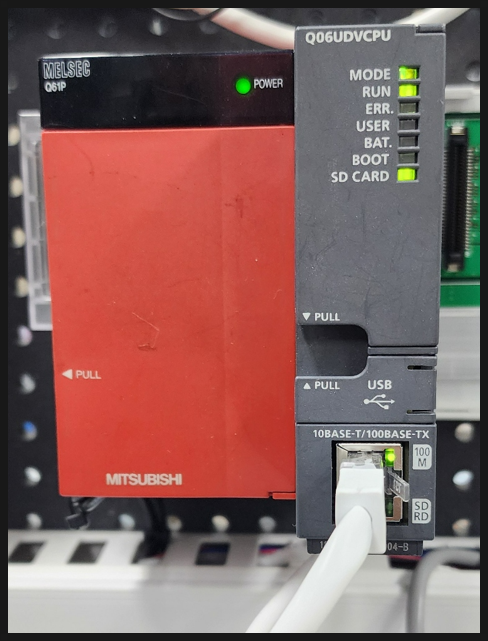

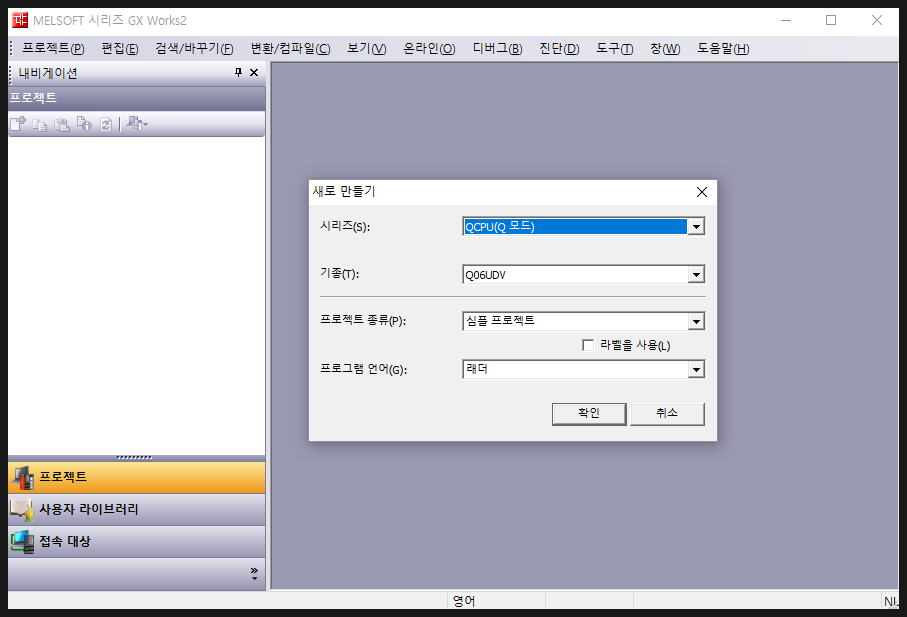

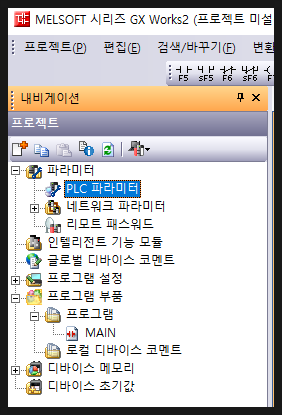

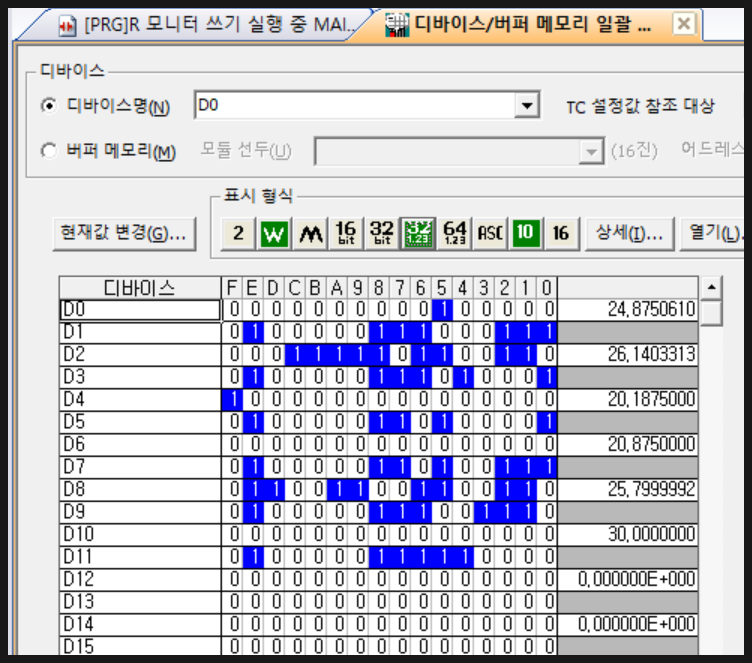

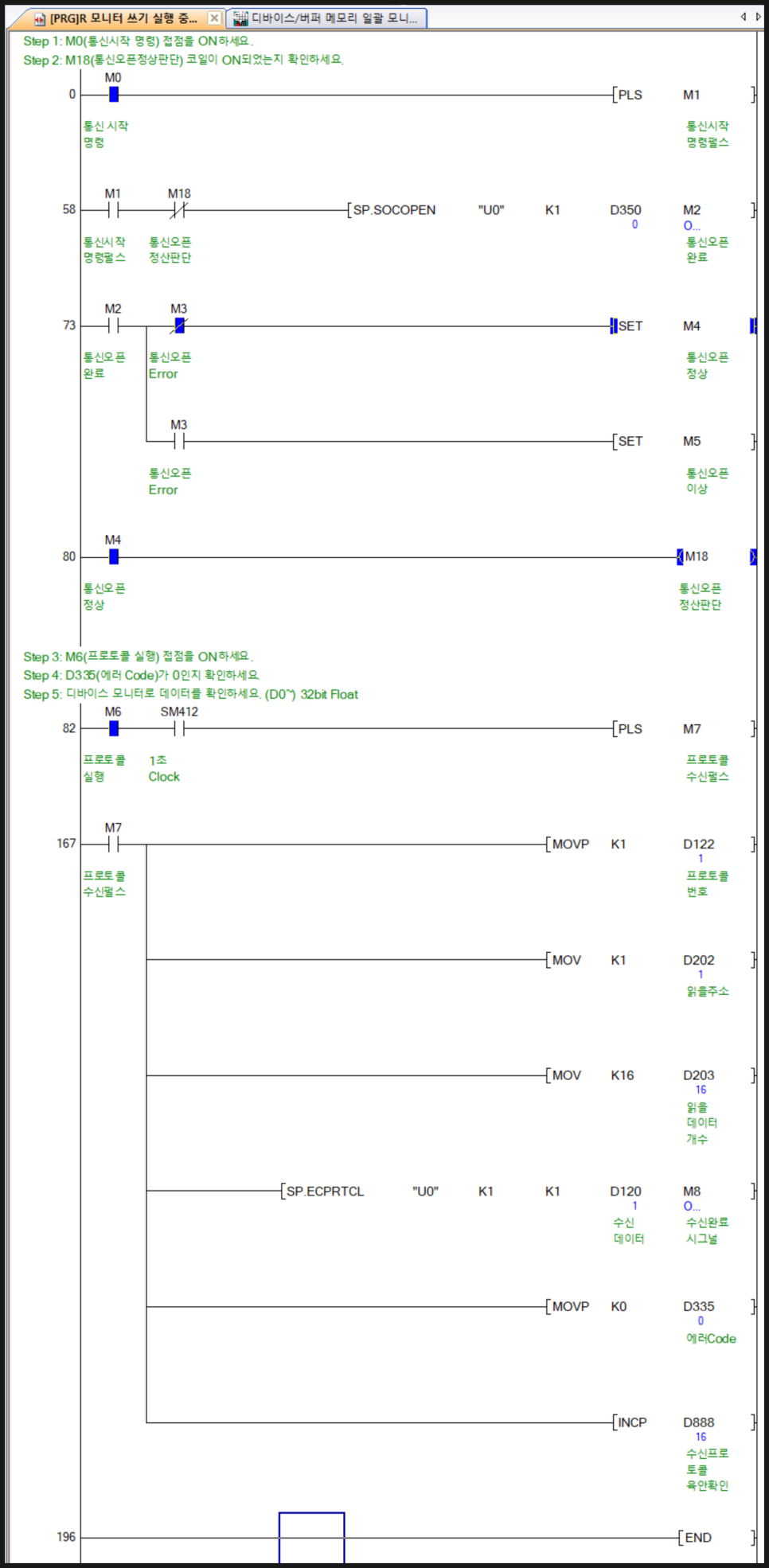

GX Works2의 디바이스 모니터에서 값이 들어오는지 확인합니다. 센서를 손으로 잡아 온도를 올려 보시면 반응이 바로 보입니다.
잘 안 될 때 확인할 것
- PLC에 값이 안 들어온다 — RUN 중 쓰기 허가를 먼저 확인하십시오.
- 값이 썼다가 사라진다 — PLC 프로그램이 그 디바이스를 덮어쓰고 있습니다.
- 센서 값이 -127이다 — 센서 결선을 확인하십시오.
- 습도가 안 들어온다 — DHT22가 아닌 센서입니다.
- 값이 늦게 반영된다 — 무선 구간과 양쪽 주기를 확인합니다. 두 단계를 거치므로 지연이 더해집니다.
자주 묻는 질문
LS PLC도 됩니까? LS PLC F-NET P2P로 온습도 받아오기에 정리해 두었습니다.
센서를 몇 개까지 붙일 수 있습니까? 온도 4채널·습도 2채널 구성이 일반적입니다. 더 필요하면 장비를 나누십시오.
PLC를 거치지 않고 바로 저장하려면? 온습도 MySQL 저장을 참고하십시오.
