LS PLC가 F-NET P2P로 무선 온습도 데이터 받아오기
LS PLC에 온도 센서를 추가하려면 아날로그 입력 모듈이 필요합니다. 슬롯이 있어야 하고, 센서까지 선을 끌어야 합니다.
이 글은 EASY-LINK가 읽은 온습도 값을 무선으로 LS PLC에 넣어 주는 구성입니다. F-NET의 P2P(Peer to Peer) 기능을 씁니다.
P2P가 무엇인가
일반적인 F-NET 통신은 EASY-LINK가 PLC에게 물어보는 방식입니다. P2P는 반대로 PLC가 상대에게 직접 읽고 쓰는 설정입니다.
이 구성에서는 LS PLC가 P2P로 EASY-LINK의 데이터를 가져오게 됩니다. PLC 쪽에서 주도하므로, PLC 프로그램에서 값이 언제 갱신되는지 통제하기 쉽다는 장점이 있습니다.
값이 PLC에 들어오는 형태
센서 값은 정수로 들어옵니다. 25.3℃가 253인 식입니다.

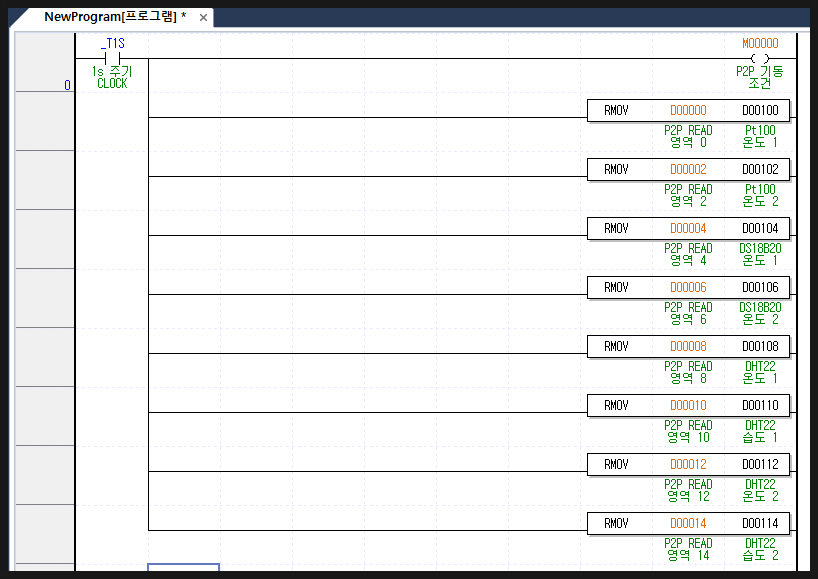

래더에서는 정수 그대로 비교하시는 편이 간단합니다. 30℃ 초과 판정이면 300과 비교하면 됩니다. 소수점 연산을 굳이 넣지 마십시오.

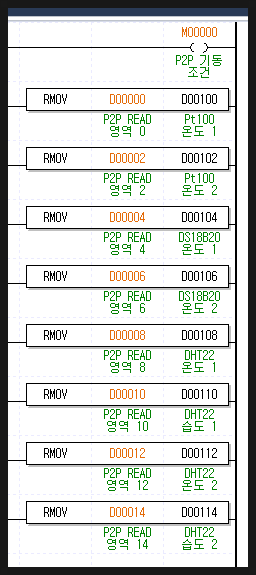

받을 디바이스는 PLC 프로그램이 매 스캔 덮어쓰지 않는 영역으로 잡으십시오.
Step 1. 센서 연결
PT100·DS18B20·DHT22 중 필요한 센서를 연결합니다. 결선은 온습도 센서 수집 가이드를 참고하십시오.
Step 2. EASY-LINK 설정

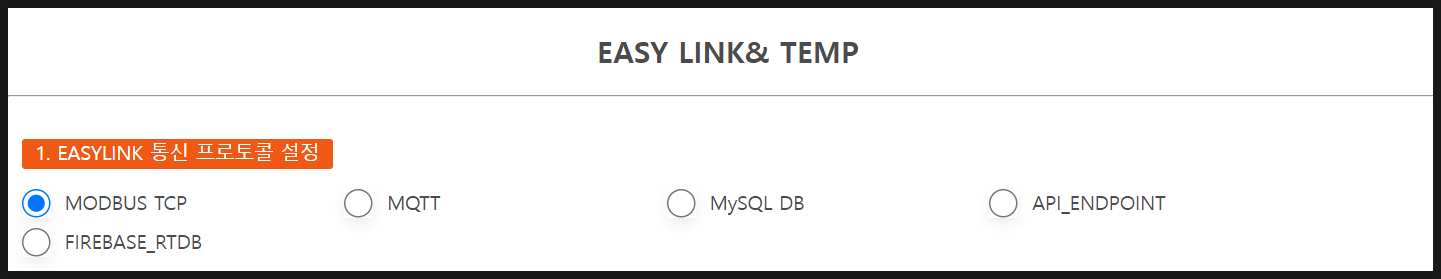

수집한 온습도 값을 F-NET으로 내보내도록 설정합니다. 국번과 통신 속도를 PLC와 맞추십시오.
Step 3. LS PLC P2P 설정

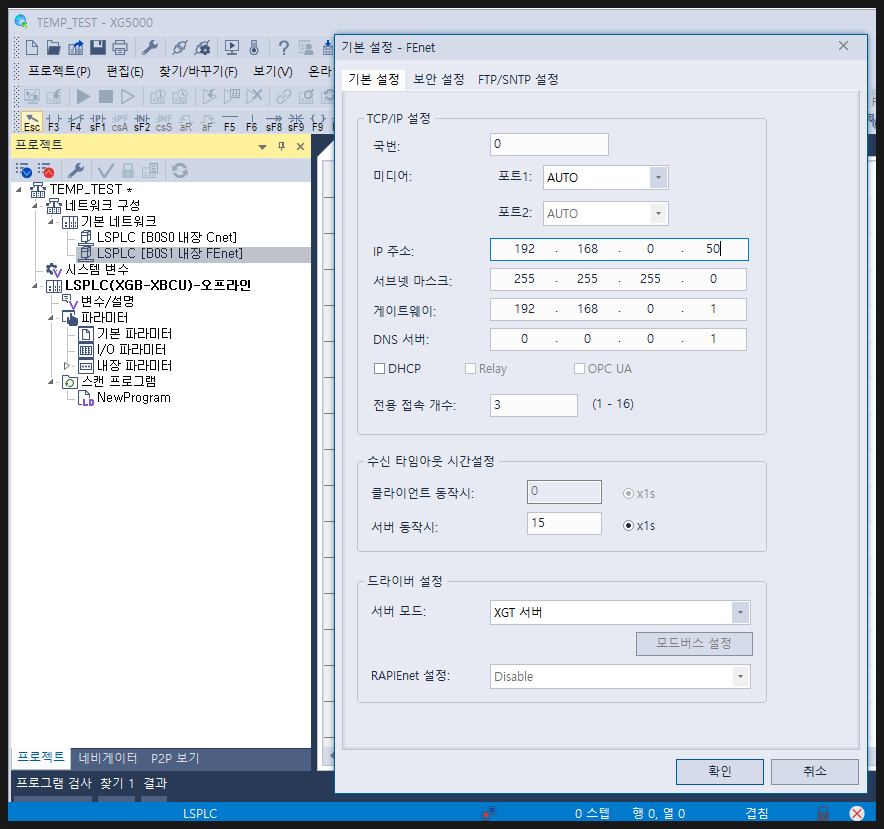

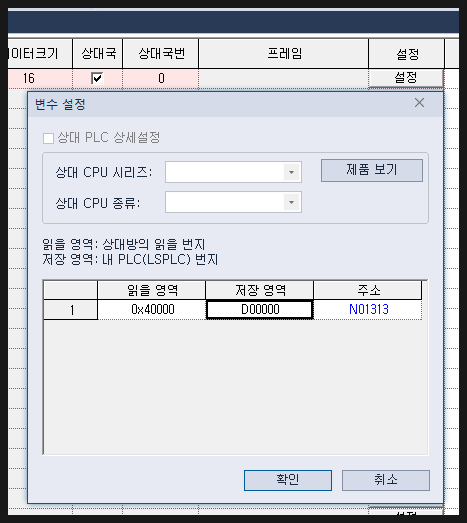

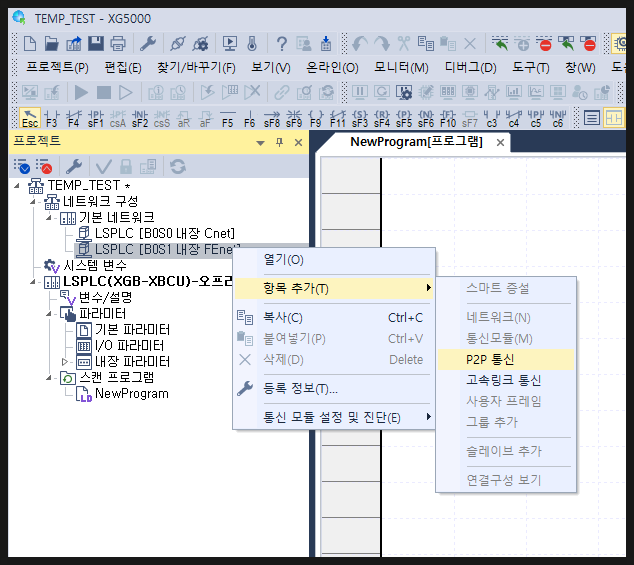

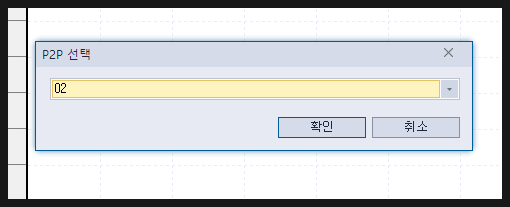

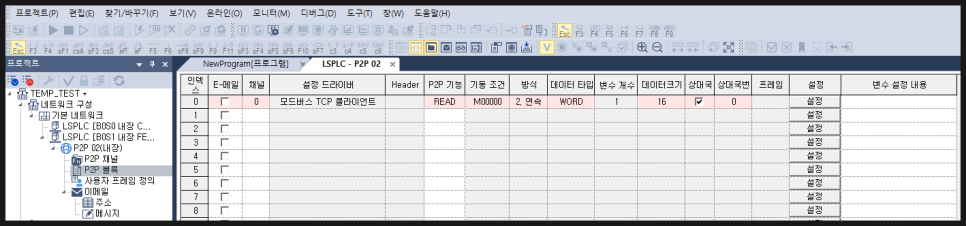

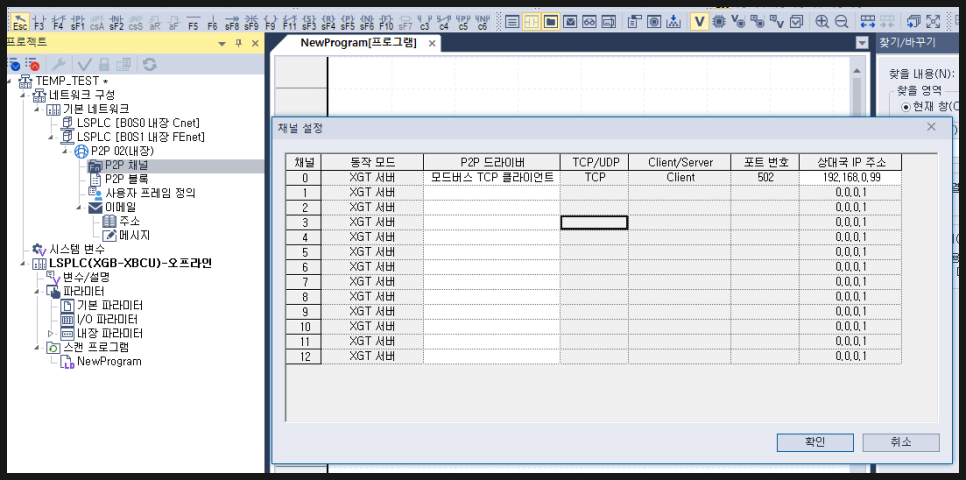

XG5000에서 F-NET 모듈의 P2P 설정을 잡습니다. 읽어올 상대 국번, 시작 주소, 개수, 그리고 값을 저장할 PLC 디바이스를 지정합니다.
P2P 블록마다 읽기 주기를 지정할 수 있습니다. 온습도는 느리게 변하는 값이라 짧게 잡을 이유가 없습니다.

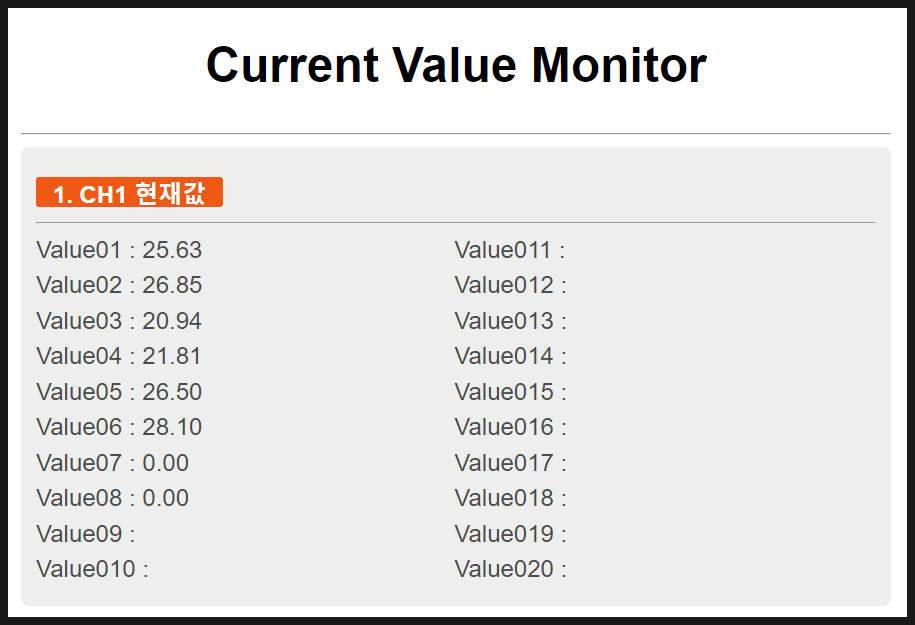

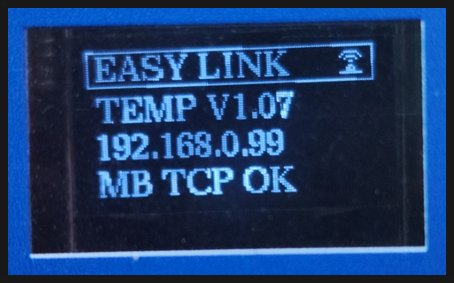

Step 4. 동작 확인

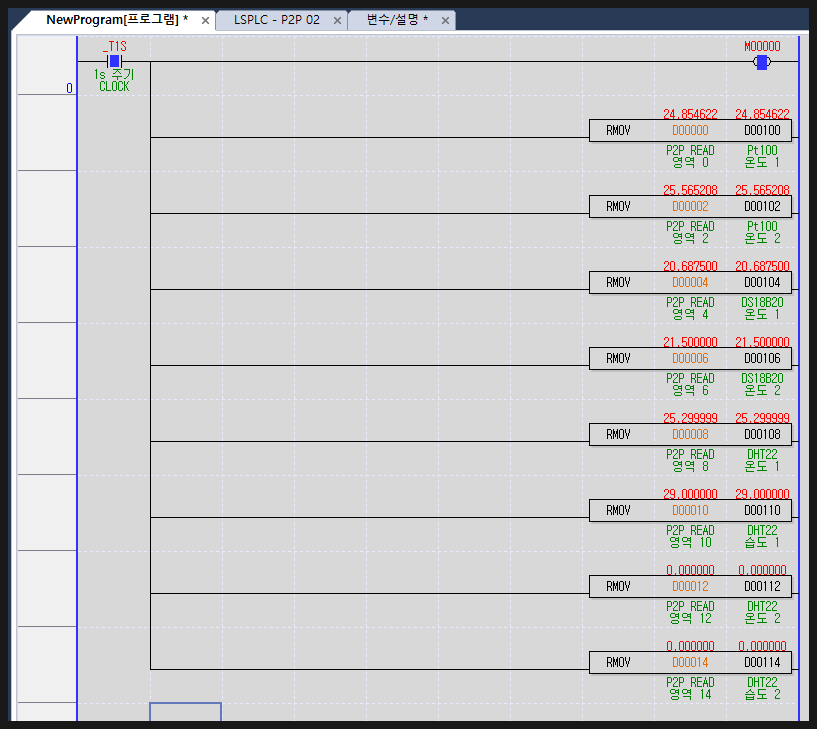

XG5000의 디바이스 모니터에서 값이 들어오는지 확인합니다. 센서를 손으로 잡아 보시면 반응이 바로 보입니다.
잘 안 될 때 확인할 것
- 값이 안 들어온다 — 국번·통신 속도가 양쪽에서 같은지 먼저 확인합니다.
- P2P 블록이 동작하지 않는다 — P2P 설정을 PLC에 다운로드하고 활성화했는지 확인하십시오. 설정만 하고 활성화를 빠뜨리는 경우가 있습니다.
- 값이 0으로만 온다 — 읽어올 주소가 맞는지 확인합니다.
- 센서 값이 -127이다 — 센서 결선 문제입니다.
- 값이 썼다가 사라진다 — PLC 프로그램이 그 디바이스를 덮어쓰고 있습니다.
자주 묻는 질문
미쓰비시 PLC도 됩니까? 미쓰비시 PLC로 온습도 받아오기에 정리해 두었습니다.
P2P 대신 일반 F-NET으로도 됩니까? 가능합니다. 다만 그 경우 EASY-LINK가 PLC에서 읽어 가는 방향이라 목적이 다릅니다.
PLC를 거치지 않고 저장하려면? 온습도 MySQL 저장을 참고하십시오.
