원격 펌프장 데이터를 모으면 운영 판단이 쉬워지는 이유

먼저 결론부터 볼게요

원격 펌프장은 현장에 사람이 상주하지 않는 시간이 길고, 수위·압력·유량이 바뀌는 순간의 맥락을 나중에 다시 확인해야 해요. 원격지 설비의 현재값 하나만 보면 펌프가 멈춘 이유, 수요가 바뀐 시점, 통신이 늦어진 시점을 구분하기 어려워요. 센서 데이터 수집과 설비 데이터 수집을 구분해요. 그래서 데이터를 모으는 목적은 화면을 많이 만드는 데 있지 않고, 운영자가 다음 조치를 판단할 근거를 남기는 데 있어요.

한국수자원공사 자료에서도 펌프 운영은 수위만이 아니라 관압, 유량, 수요 패턴과 공급시설 상황을 함께 고려하는 일로 설명돼요. 또 지하수 시설의 수위·수질을 분류하고 결측을 감시하는 업무처럼, 시간 흐름이 있는 기록이 있어야 현재값을 과거 맥락과 비교할 수 있어요. 한전의 발전 데이터 사례도 센서 데이터를 실시간으로 모으고 태그를 구조화하는 흐름을 운영 판단의 기반으로 제시해요.

어떤 데이터를 먼저 남길까요

첫 단계에서는 펌프장마다 모든 신호를 가져오기보다 펌프 운전 상태, 흡수정 수위, 토출 압력, 유량계 값, 마지막 수신 시각을 한 묶음으로 정해요. 센서 필드와 PLC 주소를 같은 표에 두고 단위, 수집 주기, 정상 범위, 값이 갱신되지 않았을 때의 상태를 함께 적으면 담당자가 바뀌어도 비교 기준이 흔들리지 않아요. 주소와 이름은 설비 문서와 현장 필드 주소 맵으로 대조해야 해요.

특히 펌프 기동·정지와 수위 변화를 같은 시간축에 놓는 게 중요해요. 값이 정상 범위여도 마지막 수신 시각이 오래됐다면 운영 판단의 신뢰도가 달라지고, 반대로 값의 변화가 커도 실제 수요 패턴에 맞는 변화일 수 있어요. 한 공정의 한 펌프부터 정상 운전, 정지, 재연결 구간을 작게 기록하면 이후 범위를 넓힐 때 비교할 기준이 생겨요.

연결과 운영을 나눠 보세요

이런 구조에서 EASY-LINK는 유량계와 PLC의 데이터를 수집해 신호를 수집해 정해진 전달 대상으로 보내고, 현장 연결 계층을 맡는 산업용 IoT 게이트웨이로 검토할 수 있어요. 다중 PLC 인터페이스에서 실제로 읽을 주소와 데이터 타입은 장치 문서와 필드 주소 맵을 맞춰야 하며, EASY-LINK 하나로 모든 운영 이력과 화면을 대신한다고 전제하지 않는 게 좋아요.

EASY LOGGER는 여러 장치의 데이터를 통합 관리하는 데이터 로거로서 수집 주기, 저장 이력, 전달 상태와 대시보드 운영을 맡는 계층으로 구분해요. 한 펌프장의 값을 정해진 목적지로 전달하는 데서 끝난다면 EASY-LINK만으로 충분할 수 있지만, 여러 지점의 이력 검색과 전달 상태 비교가 필요하면 EASY LOGGER를 더하는 편이 운영 가치가 커져요. 두 제품은 무조건 함께 쓰는 조합이 아니라 데이터가 어디까지 필요한지에 따라 나눠 판단해요.

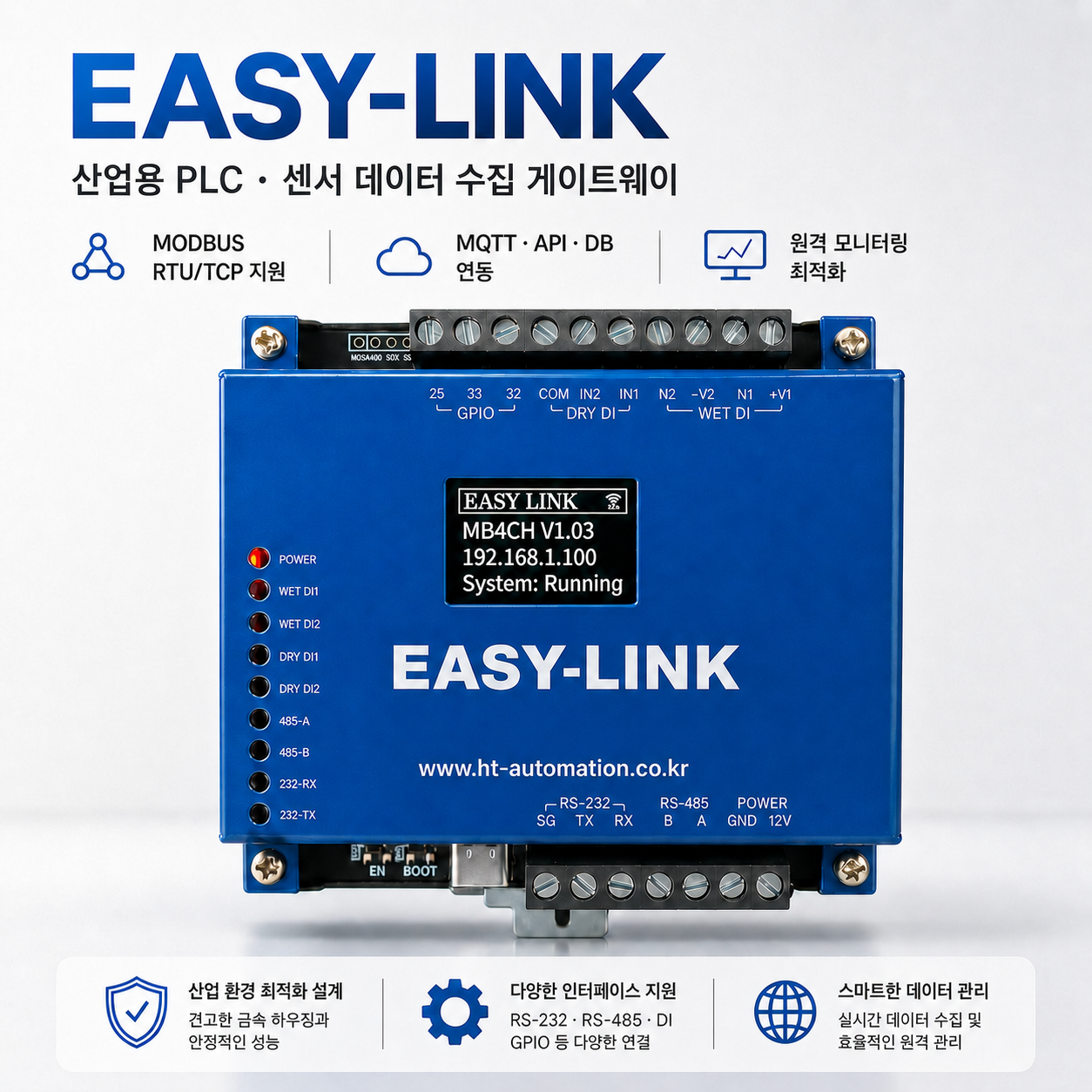

EASY-LINK가 현장 신호를 수집하고 전달하는 연결 계층을 보여주는 공식 이미지예요.

MQTT·HTTP API·MySQL·Firebase를 비교하는 기준

MQTT는 여러 구독자가 같은 상태 변화를 받을 때 흐름을 나누기 좋고, HTTP API는 요청·응답과 처리 결과를 확인하는 연계에 맞아요. MySQL은 외부 스키마에 기록을 쌓아 특정 시간대와 장치의 값을 다시 검색하는 데 유리하고, Firebase는 모바일이나 웹 화면에서 빠르게 확인하는 목적을 검토할 수 있어요. 어느 하나가 항상 우월하다고 보기보다 현장 네트워크, 보존 기간, 조회 방식, 운영 권한을 먼저 정해야 해요.

원격 펌프장에서는 현재값을 보는 경로와 이력을 조회하는 경로를 분리하면 판단이 선명해져요. MQTT나 HTTP API로 상태를 전달하더라도 장기 비교가 필요하면 외부 DB를 별도로 설계하고, 대시보드에는 값과 함께 수집 시각·전달 상태를 표시하는 식으로 역할을 나눌 수 있어요. 상위 MES·CIM이 있다면 MQTT, HTTP API 또는 DB 인터페이스로 연계하는 범위에서 검토하고, 확인되지 않은 전용 커넥터를 전제로 삼지 않아요.

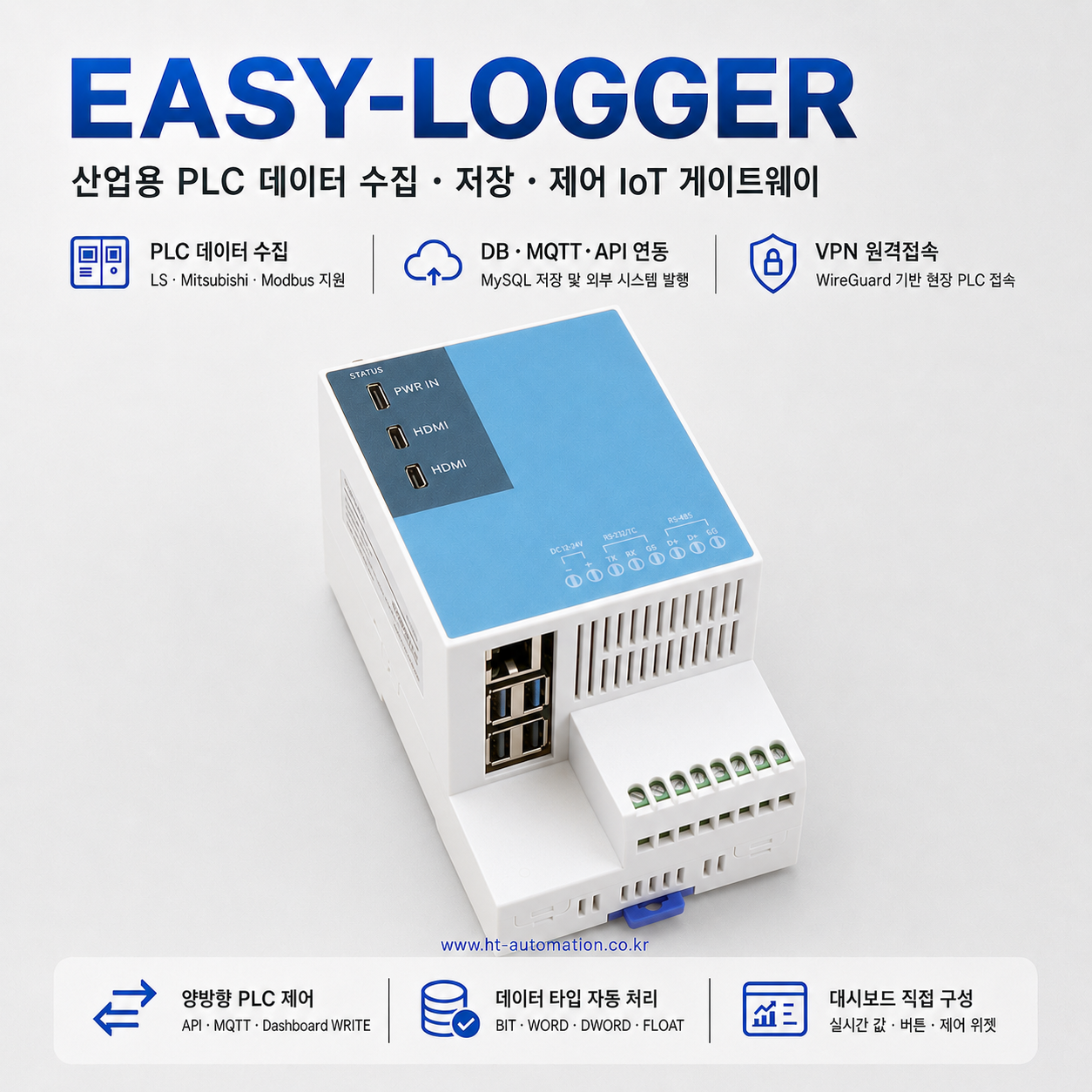

EASY LOGGER가 저장 이력과 전달 상태, 대시보드 운영을 맡는 계층을 보여주는 공식 이미지예요.

작은 도입에서 운영 기준을 만들어요

처음에는 한 대의 펌프와 한 개의 유량계 필드로 시작해도 충분해요. 현장 표시값, PLC 원시값, 전달된 값, 외부 DB 기록 시각을 같은 표에 남기고, 통신 단절 뒤 재연결된 시점도 별도 상태로 기록해요. 이렇게 하면 데이터 추세 분석을 할 때 실제 공정 변화와 전송 지연을 구분할 수 있어요.

관련된 원격 수위·펌프 운영의 흐름은 원격 배수장 수위와 펌프 데이터 운영 글에서 이어서 비교할 수 있고, 장치별 설정 항목은 제품 매뉴얼 자료실에서 확인할 수 있어요. 제품 역할과 연결 범위를 먼저 살펴보려면 HT Automation 제품 안내도 함께 참고해요.

EASY LOGGER MySQL 예제

아래 SQL의 remote_ops 스키마와 pump_readings 테이블은 EASY LOGGER 내부 구조가 아니라 운영자가 별도로 설계하는 외부 스키마 예시예요. pump-01.flow_m3h 필드는 PLC 주소 맵에서 유량계의 원시 주소와 대응하도록 정한 예시 이름이며, 실제 주소·단위·수집 시각은 현장 문서와 대조해야 해요.

SELECT recorded_at, site_id, device_id, field_name, value, quality
FROM remote_ops.pump_readings
WHERE site_id = 'SITE_EXAMPLE'
  AND device_id = 'PUMP_EXAMPLE'
  AND field_name = 'pump-01.flow_m3h'
  AND recorded_at >= '2026-08-30 00:00:00'
ORDER BY recorded_at DESC;

이 외부 기록은 특정 펌프와 필드의 시간대별 값을 검색하는 예시예요. EASY LOGGER의 DB History Logs에서 저장 이력과 검색 결과, 마지막 전달 상태를 함께 확인하고, 화면의 값이 현장 표시값과 PLC 원시값에 맞는지도 같은 시각으로 대조해요. SQL의 스키마·테이블·필드명은 실제 운영 DB 설계가 확정된 뒤 바꿔야 해요.

• 외부 스키마와 테이블만 사용합니다.
• 보존 기간과 검색 조건을 문서화합니다.
• 수집 시각과 전달 상태를 함께 확인합니다.

현장 연결 가능 여부를 확인하고 싶다면 현재 PLC 모델, 필드 주소 맵, 필요한 보존 기간만 먼저 정리해 상담해 보세요. 한 공정에서 기준을 확인한 뒤 작게 범위를 넓히면 운영팀이 판단할 수 있는 데이터와 단순히 쌓이는 데이터를 구분하기 쉬워요.
