시험 압력 데이터를 검증 대시보드로 연결하는 운영 기준
압력 데이터가 필요한 이유부터 볼게요
시제품이나 시험 설비의 압력은 한 번 읽은 숫자만으로 상태를 판단하기 어려워요. 압력이 어느 시험 단계에서 나왔는지, 같은 조건에서 다시 나타났는지, 마지막으로 언제 들어왔는지를 함께 남겨야 다음 설계 검토에서 비교할 수 있어요. 한국산업안전보건공단은 압력용기를 유체 압력을 받는 밀폐 용기로 설명하고 있어, 압력이라는 값도 설비 맥락과 함께 다루는 편이 안전해요.
그래서 초기 검증에서는 복잡한 자동 판정보다 측정 지점, 단위, 수집 시각, 시험 조건을 한 흐름으로 묶는 게 먼저예요. 센서 데이터 수집은 압력센서 한 점에서 시작해 현재 값과 이력을 함께 보는 일부터예요, 값이 끊긴 것과 실제 압력 변화가 다른 현상이라는 점을 구분하면 검토 회의의 질문도 구체화돼요. 이 글은 인증이나 안전 판정을 대신하지 않고, 국책과제 개발 단계에서 데이터를 모아 확인하는 운영 기준을 정리해요.
검증 담당자가 실제로 결정해야 하는 건 값이 큰지 작은지만이 아니에요. 시험 조건과 측정 시각을 함께 볼 수 있어야 설계 변경의 영향을 설명할 수 있고, 통신이 잠시 끊긴 경우에도 데이터 공백을 별도로 표시할 수 있어요. 이런 준비가 되어야 대시보드가 단순한 숫자판이 아니라 다음 확인 순서를 정하는 도구가 돼요.
수집 지점과 운영 역할을 나눠요
현장 압력센서의 측정 필드는 예시로 PRESSURE_TEST_POINT_01로 부르고, PLC 주소는 현장 필드 주소 맵과 대조한 예시로 관리해요. 주소와 단위가 맞는지 먼저 확인한 뒤, 수집 주기와 시험 단계 이름을 같은 기록에 붙여야 나중에 비교가 가능해요.
EASY-LINK는 압력센서와 PLC의 신호를 수집해 정해진 전달 대상으로 보내는 산업용 IoT 게이트웨이 역할을 맡을 수 있어요. 연결 계층에서 센서 필드와 PLC 값을 맞추는 데 집중하고, 시험 판정이나 보고서 승인을 대신한다고 보지는 않아요.
EASY LOGGER는 통합 수집과 수집 주기, 저장 이력, 전달 상태를 관리하는 운영 계층으로 검토할 수 있어요. 한 지점의 값만 전달하면 EASY-LINK만으로 충분할 수 있지만, 반복 시험의 저장 이력과 대시보드 비교가 필요하면 EASY LOGGER를 함께 두는 구성이 자연스러워요. 제품 구성은 HT Automation 제품 구성과 제품 매뉴얼 자료실에서 현재 버전 기준으로 확인해요.
전달 대상을 고르는 기준
Firebase는 여러 화면에서 현재 값을 확인하고 시험 이력을 조회하려는 구성에 검토할 수 있어요. MQTT는 여러 구독자에게 상태를 나누는 데 맞고, HTTP API는 정해진 서버에 요청과 응답을 남기기 쉬워요. MySQL은 외부 시스템의 이력 조회와 분석에 적합하고, Firebase는 웹 화면 중심의 확인 흐름을 만들기 좋아요. 어느 방식이 항상 우월한 것은 아니며, 수신자가 무엇을 확인해야 하는지부터 정해야 해요.
이 글의 deliveryTarget은 Firebase예요. 다만 MQTT, HTTP API, MySQL을 비교 대상으로 남겨 두면 데이터가 화면에 보이는 것과 외부 업무 시스템에 기록되는 것을 구분할 수 있어요. MES나 CIM 같은 상위 시스템은 MQTT, HTTP API 또는 DB 인터페이스로 연계하는 범위에서 검토하고, 확인되지 않은 전용 커넥터를 전제로 삼지 않아요.
압력센서와 PLC 값을 수집해 전달하는 연결 계층을 보여주는 EASY-LINK 공식 이미지예요.
EASY LOGGER 대시보드 예제
아래 PRESSURE_TEST_PLC, D0300, pressure-test-point-01은 예시 이름과 주소예요. 압력센서의 pressure_kpa 필드를 Mitsubishi나 다른 PLC의 실제 주소에 대응시키기 전에 현장 필드 주소 맵과 데이터 타입을 대조해야 해요. Dashboard에서는 current value, last reception time, delivery state, history를 같은 지점 기준으로 확인해요.
Dashboard: pressure-test-point-01
PLC: PRESSURE_TEST_PLC
Field: pressure_kpa -> D0300
Delivery: Firebase
Widget fields: current value / last reception time / delivery state / history
Screen: Dashboard
이 예시는 화면에 표시할 위젯 필드와 압력센서 필드의 대응을 정리한 것이에요. Dashboard의 current value가 갱신되는지, last reception time이 수집 주기와 맞는지, delivery state가 정상인지, history에 시험 단계별 기록이 쌓이는지를 차례로 확인해요. 값이 그대로여도 last reception time과 delivery state가 변한다면 센서값 변화와 전달 상태를 나눠서 살펴봐야 해요.
이름과 주소는 예시이며 실제 압력 단위와 PLC 주소는 현장 주소 맵과 대조해요. 이 Dashboard 기록은 연구개발 검증의 참고 자료이지 인증이나 법정 안전 판정을 대신하지 않아요.

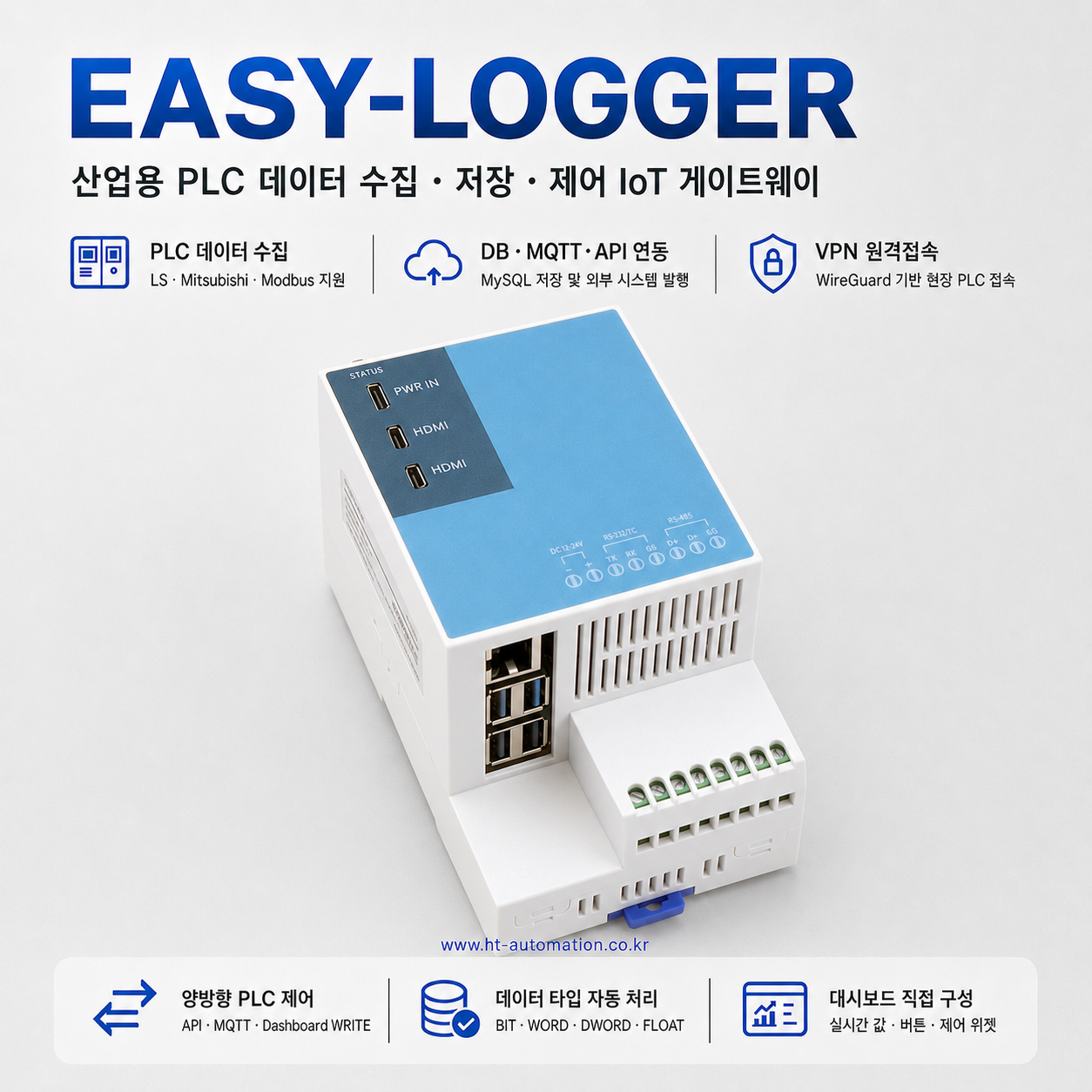

EASY LOGGER에서 압력 데이터의 저장 이력과 전달 상태를 운영하는 역할을 보여주는 공식 이미지예요.
작은 범위에서 검증을 넓혀요
처음부터 모든 시험점을 연결하기보다 한 대 또는 한 공정의 압력센서 한 점을 정해 작게 시작하는 편이 좋아요. 먼저 수집 주기와 단위를 고정하고, Dashboard의 current value와 last reception time을 확인한 다음, 시험 조건을 바꿔 history에서 구간을 비교해요. 데이터 추세 분석은 판정을 대신하지 않고 다음 검토 구간을 좁히는 데 활용해요. 데이터 추세 분석은 판정을 대신하지 않고 다음 검토 구간을 좁히는 데 활용해요. 이후 전달 상태가 안정적으로 유지되는지 확인하면서 범위를 넓혀요.
검증 기록에는 센서 위치, PLC 주소, 단위, 수집 주기, 시험 조건, 확인 화면을 함께 남겨요. 한국산업안전보건공단 자료가 안내하는 압력용기와 작업 안전의 맥락은 설비 관리 판단에 참고할 수 있지만, 특정 수치가 적합하다는 결론은 별도의 설계 기준과 담당자 검토가 필요해요. 반복 측정값만 모으지 말고 설정 변경 이력과 확인 시각도 함께 보존해야 해요.
관련된 데이터 흐름은 시험 데이터 HTTP API 검증 기준에서 다른 전달 관점으로 이어서 볼 수 있어요. 압력센서 모델과 주소 맵을 정리한 뒤 현장 연결 가능 여부 확인, 상담 또는 문의를 남기면 도입 범위를 부담 없이 좁혀 볼 수 있어요.
마무리
압력 데이터 운영의 첫 기준은 높은 수집량이 아니라 같은 필드가 언제, 어떤 조건에서, 어디까지 전달됐는지 설명할 수 있는 기록이에요. EASY-LINK는 센서와 PLC의 데이터 전달을 맡고, EASY LOGGER는 저장 이력과 전달 상태, Dashboard 운영을 맡는 식으로 역할을 나누면 검증 질문이 선명해져요. Firebase를 중심에 두더라도 MQTT, HTTP API, MySQL의 차이를 함께 비교하면 데이터 연동 설계가 쉬워지고 데이터 연동 설계가 쉬워지고 다음 연계 단계의 선택도 쉬워져요.
