수위센서 값이 갑자기 튈 때, 측정과 통신을 나눠 점검하는 순서

먼저 결론부터 볼게요

수위센서 값이 갑자기 치솟거나 같은 숫자에서 멈췄다면 센서부터 바꾸기보다 같은 시각의 네 가지를 비교해 보세요. 실제 액면과 현장 표시값, Modbus RTU 원시값, MySQL에 마지막으로 저장된 시각이에요. 이 네 지점 중 처음 달라지는 곳이 원인을 찾는 출발점이에요.

값이 이상하다는 말에는 서로 다른 문제가 섞여 있어요. 액면은 그대로인데 측정값만 흔들릴 수 있고, 측정은 정상인데 통신 응답이 끊길 수 있어요. 통신까지 정상인데 값 변환이나 데이터베이스 저장에서 기록이 어긋날 수도 있어요.

국가수자원관리종합정보시스템(WAMIS)은 실시간 수위자료와 검보정을 마친 과거 수위자료를 구분해 제공해요. 실시간 자료는 검보정 이전이고 결측값도 별도로 표시한다고 안내해요. 이 구성을 공장 탱크에 그대로 적용하자는 뜻은 아니에요. 수집 여부와 값의 품질을 따로 확인해야 한다는 운영 원칙을 참고할 수 있어요.

증상부터 세 갈래로 나눠요

먼저 값이 튄 시각을 적고 그때 실제 액면이 변했는지 확인해요. 액면과 현장 표시가 함께 움직였다면 공정 변화일 수 있어요. 액면은 그대로인데 현장 표시부터 달라졌다면 센서의 설치 조건, 전원, 제조사 점검 기준을 먼저 봐야 해요.

현장 표시는 안정적인데 수집된 원시값만 끊긴다면 통신 구간을 의심할 수 있어요. 원시값까지 정상인데 화면이나 MySQL 값만 다르다면 주소 해석, 데이터 타입, 배율, 저장 시각을 확인할 차례예요. 센서 문제와 통신 장애를 한꺼번에 고치려 하면 어떤 변경이 효과가 있었는지 알기 어려워져요.

보이는 증상	먼저 비교할 값	다음 확인 구간
현장 표시부터 흔들려요	실제 액면과 센서 표시	설치·전원·센서 문서
원시값이 멈추거나 비어요	마지막 정상 응답 시각	RS-485 배선과 통신 설정
원시값과 저장값이 달라요	주소·타입·배율·저장 시각	변환과 MySQL 기록

실제 측정부터 데이터베이스 기록까지 한 구간씩 비교하는 점검 순서예요.

점검표에는 정상값만 적지 말고 관찰 시각, 현장 표시값, 원시값, 변환값, 마지막 저장 시각을 함께 남겨 보세요. 그래야 값이 고정된 것과 새 데이터가 오지 않은 것을 구분할 수 있어요.

네 구간을 하나씩 끊어 봐요

첫 구간은 측정이에요. 센서 제조사 문서의 설치 방향, 측정 범위, 전원 조건을 기준으로 실제 액면과 현장 표시를 비교해요. 이 단계에서는 통신 설정을 바꾸지 않아요. 측정값 자체가 맞는지 먼저 확인해야 뒤 단계의 비교 기준이 생겨요.

두 번째는 RS-485와 Modbus RTU 구간이에요. 센서 문서를 기준으로 단자명, 통신 속도, 패리티, 정지 비트, 장치 주소가 수집기 설정과 같은지 확인해요. 여러 항목을 한꺼번에 바꾸지 말고 하나를 확인한 뒤 결과를 기록해야 원인을 좁힐 수 있어요.

세 번째는 값 해석이에요. 응답이 와도 레지스터 주소, 정수와 실수 같은 데이터 타입, 워드 순서, 배율이 다르면 사람이 보는 수위로 바뀌는 과정에서 값이 어긋날 수 있어요. 제조사 레지스터 표의 원시값과 현장 표시값을 같은 시각에 대조해요.

이 지점에서 현장 장치와 상위 시스템 사이를 연결할 계층이 필요하다면 EASY-LINK를 검토할 수 있어요. EASY-LINK는 Modbus RTU 센서 값을 읽어 MySQL 같은 전달 대상으로 잇는 산업용 IoT 게이트웨이 역할을 맡아요. 다만 센서의 측정 정확도를 판정하거나 잘못된 설치를 교정하는 장비는 아니에요.

수집 주기와 장기 이력, 여러 설정의 저장 상태까지 한곳에서 운영해야 한다면 EASY LOGGER의 역할을 따로 볼 수 있어요. EASY LOGGER는 수집·저장·전달 운영 계층을 맡지만, 현장 인터락이나 센서 교정 절차를 대신하지 않아요.

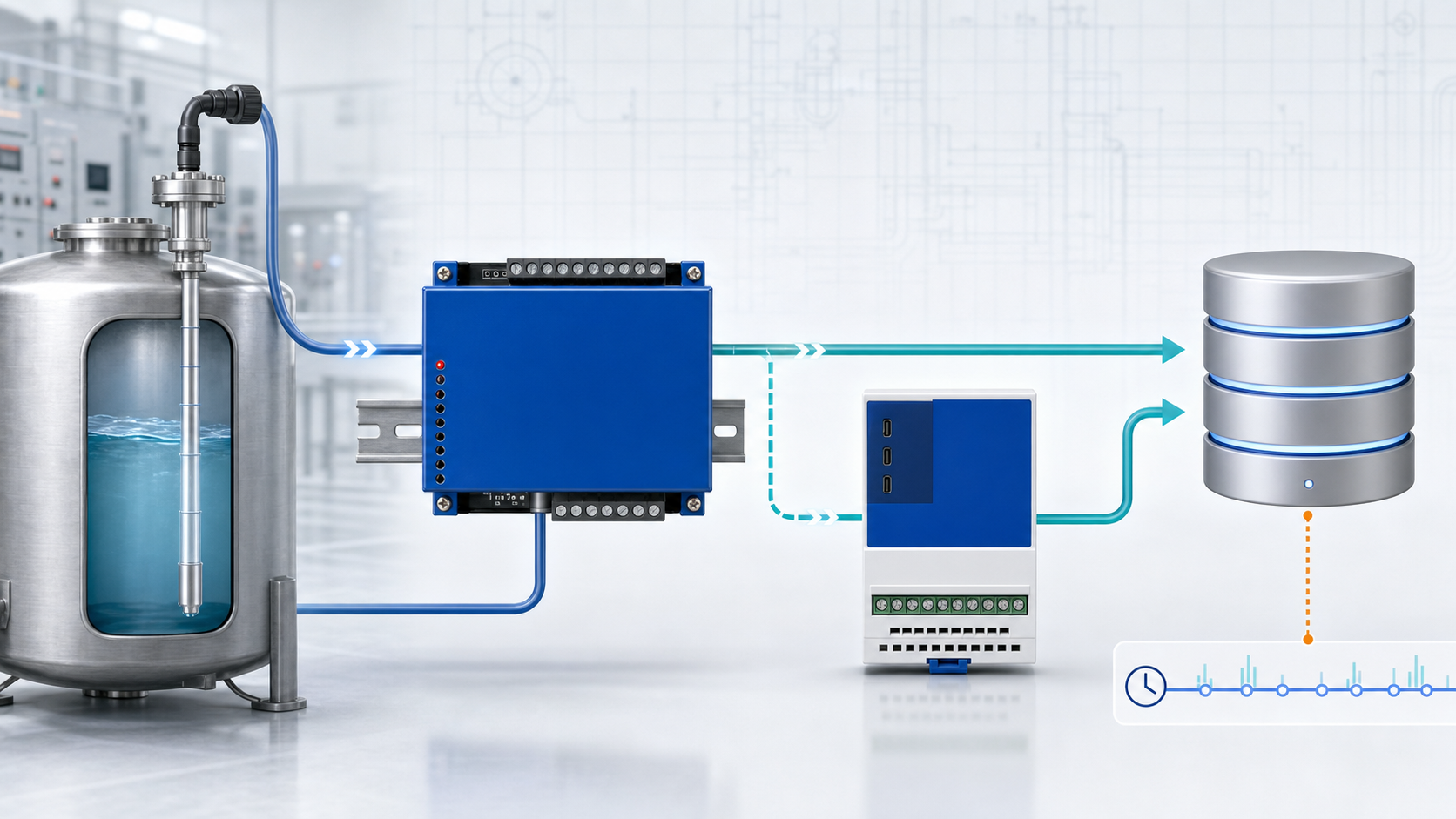

연결만 필요한 경우와 저장·이력 운영 계층이 더 필요한 경우를 나눈 데이터 흐름이에요.

MySQL에서는 값보다 시각을 먼저 봐요

MySQL 행에 수위 값만 있으면 값이 고정된 것인지 수집이 멈춘 것인지 구분하기 어려워요. 측정 시각, 수집기가 받은 시각, 원시값, 변환값, 장치 식별자를 함께 남기는 구조를 검토해 보세요. 품질 상태를 별도 컬럼으로 두려면 어떤 조건에서 정상·결측·점검으로 표시할지 운영 규칙부터 정해야 해요.

저장 간격은 무조건 짧을수록 좋은 것이 아니에요. 탱크의 변화 속도, 운영자가 확인해야 하는 시간 폭, 통신과 DB 부하를 함께 보고 정해요. WAMIS의 공개 자료도 실시간 자료와 검보정 완료 자료를 구분해요. 현장에서도 저장 성공 여부와 값의 타당성을 분리해 보는 편이 좋아요.

통신이 복구된 뒤 과거 빈 구간을 어떻게 표시할지도 미리 정해 두세요. 마지막 값을 새 값처럼 반복 저장하면 그래프는 이어져 보여도 실제 관측 공백이 가려질 수 있어요. 값과 함께 수신 시각을 보는 이유예요.

어떤 구성이 필요한지 가려요

수위센서 한두 대의 Modbus RTU 값을 읽어 MySQL로 전달하고, 저장 상태는 기존 시스템에서 관리할 수 있다면 EASY-LINK만으로 연결 범위를 검토할 수 있어요. 이 경우에도 센서 전원과 배선, 레지스터 해석, MySQL 스키마는 현장 조건에 맞춰 확인해야 해요.

여러 장치의 수집 주기와 이력을 한곳에서 관리하고 DB·MQTT·HTTP API 전달 상태까지 함께 살펴야 한다면 EASY LOGGER를 더해 운영 계층을 분리하는 구성이 맞을 수 있어요. 두 제품을 함께 써야만 한다는 뜻은 아니에요. 필요한 책임 구간이 연결인지, 저장과 운영까지인지가 선택 기준이에요.

이 글의 흐름과 실제 설정 화면을 함께 보려면 PLC와 Modbus 수집 주소를 등록하는 안내를 참고할 수 있어요. 다른 센서 데이터 수집 글은 기술 블로그 목록에서 비교해 보세요.

한 대로 작게 검증해 보세요

운영 설비 전체를 바꾸기 전에 수위센서 한 대와 레지스터 한 구간으로 확인해요. 정상 액면, 값이 거의 변하지 않는 구간, 승인된 점검 시간의 통신 중단과 복구를 차례로 기록해요. 케이블 분리나 설정 변경이 공정에 영향을 줄 수 있다면 반드시 현장 절차와 권한을 먼저 따라야 해요.

마지막으로 네 질문만 남기면 돼요. 현장 표시와 원시값이 같은가요? 원시값과 변환값이 같은 의미인가요? 마지막 수신 시각과 마지막 저장 시각이 이어지나요? 끊겼다가 돌아온 구간이 결측으로 구분되나요?

센서 모델, 통신 설정, 읽을 주소, 전달할 MySQL 환경을 정리하면 필요한 장비 범위를 빠르게 좁힐 수 있어요. 구매를 서두르기보다 EASY 제품의 역할과 지원 범위를 확인하고, 현재 구성의 현장 연결 가능 여부부터 부담 없이 문의해 보세요.
