Mitsubishi PLC 데이터를 HTTP API로 MES에 잇는 설계 기준

PLC와 MES 사이에서 먼저 정할 것은 데이터 계약이에요

Mitsubishi PLC의 운전 상태를 MES에서 보려 할 때 HTTP API 주소부터 정하면 중간에 기준이 자주 바뀌어요. 먼저 어느 설비의 어떤 디바이스를 읽을지, 값이 바뀐 시각과 수집 시각을 어떻게 구분할지, 통신이 끊긴 값을 정상값과 어떻게 나눌지 정해야 해요. 이 데이터 계약이 있어야 PLC 연동 결과를 현장 화면과 상위 시스템에서 같은 의미로 읽을 수 있어요.

한 문장으로 정리하면, PLC의 원시 디바이스 값을 곧바로 업무 데이터로 보내지 말고 설비 식별자·측정 시각·값·품질 상태가 있는 기록으로 바꾼 뒤 전달해야 해요. 생산 수량, 가동·정지, 공정 조건처럼 성격이 다른 값은 갱신 주기와 보관 이유도 달라요. 어떤 판단에 쓸 데이터인지 먼저 구분하면 불필요한 트래픽과 해석 차이를 함께 줄일 수 있어요.

Mitsubishi MC에서 상위 시스템까지 구간을 나눠 봐요

데이터 흐름은 Mitsubishi PLC의 디바이스 영역, Mitsubishi MC 수집 구간, 연결 계층, 전달 계층, MES·CIM 같은 상위 시스템으로 나눌 수 있어요. 각 구간에서 같은 시각의 값을 비교할 수 있어야 값 변환 문제와 네트워크 문제를 섞지 않아요. 첫 검증에서는 PLC 모니터 값, 수집된 원시값, 변환된 JSON, 상위 시스템 수신값을 한 줄로 나란히 남겨 보세요.

EASY-LINK는 Mitsubishi MC 데이터를 읽어 HTTP API, MQTT, MySQL, Firebase 같은 목적지로 전달하는 산업용 IoT 게이트웨이 역할을 맡아요. 현장 PLC와 외부 인터페이스 사이의 연결·변환이 필요할 때는 EASY-LINK만으로도 범위를 잡을 수 있어요. 반면 장기간 저장 이력, 여러 장치의 전달 상태, 운영 대시보드까지 한곳에서 관리하는 일은 EASY-LINK가 대신하는 범위가 아니에요.

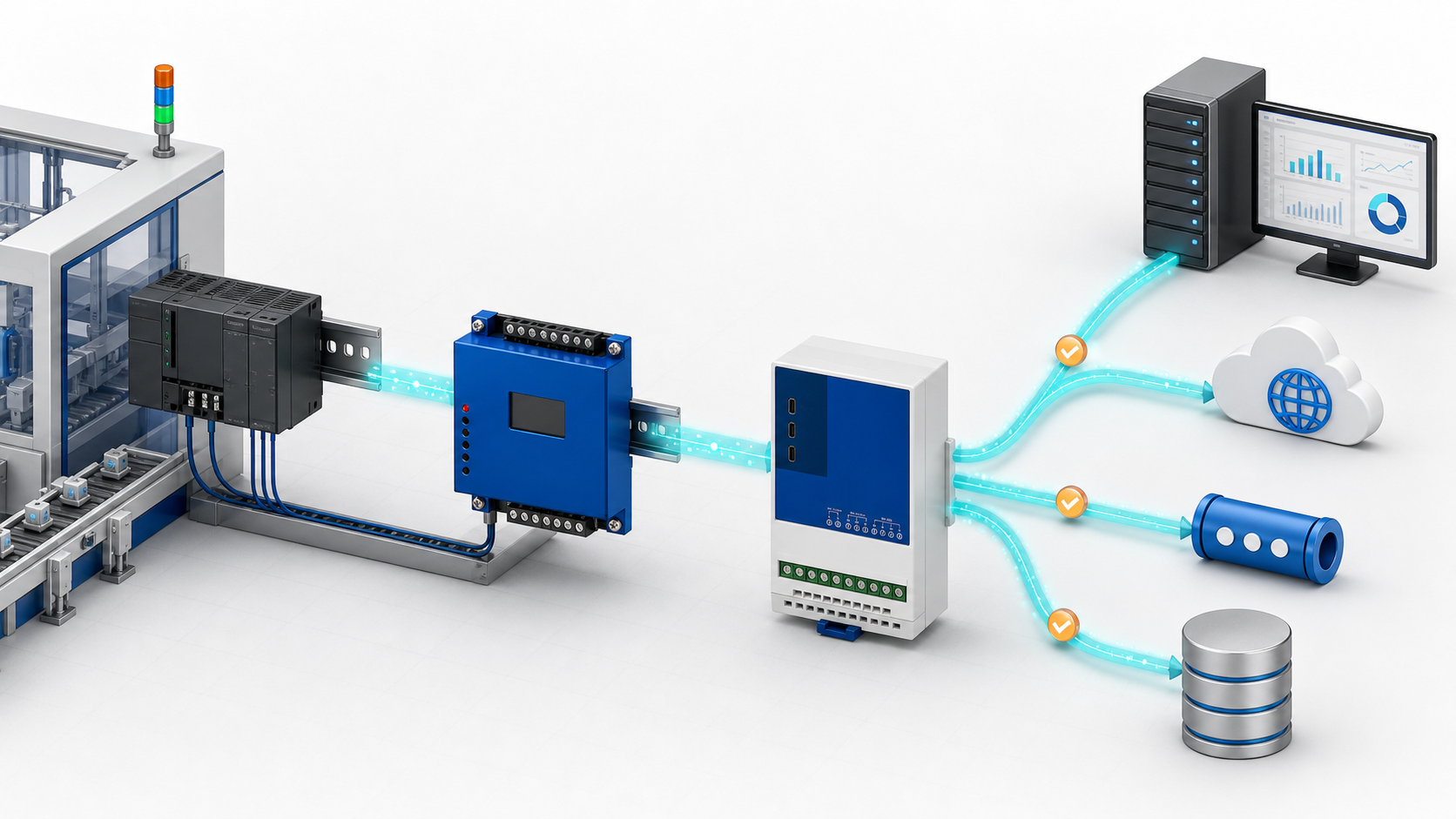

PLC 값이 연결 계층과 운영 계층을 거쳐 여러 전달 대상으로 나뉘는 흐름이에요.

HTTP API와 MQTT·MySQL은 목적이 달라요

HTTP API는 상위 시스템이 정한 요청 형식과 응답 코드를 기준으로 건별 데이터를 넘길 때 이해하기 쉬워요. 수신 성공 여부를 바로 확인할 수 있지만, 상대 시스템의 점검 시간과 재시도 정책을 함께 정하지 않으면 PLC 쪽은 정상인데 전달 대기만 쌓일 수 있어요. API 응답을 받았다는 사실과 MES가 업무 처리까지 끝냈다는 사실도 서로 다른 상태로 남기는 편이 좋아요.

MQTT는 여러 소비자가 같은 설비 상태를 구독하거나 연결 변화가 잦은 구조에 잘 맞아요. MySQL은 조회와 이력 비교가 중심일 때 단순하지만, 테이블 키와 중복 저장 기준을 먼저 합의해야 해요. Firebase는 웹·모바일 화면과 빠르게 연결하는 선택지가 될 수 있으나 현장 네트워크 정책과 데이터 보관 위치를 먼저 확인해야 해요.

판단 질문	HTTP API	MQTT	MySQL
누가 흐름을 시작하나요	송신 측이 요청해요	발행자와 구독자가 분리돼요	저장 작업이 시작점이에요
성공을 어떻게 보나요	응답 코드와 업무 처리 상태를 나눠요	브로커 연결·발행·구독 상태를 나눠요	쓰기 성공과 조회 가능 여부를 나눠요
먼저 정할 기준은 무엇인가요	요청 스키마와 재시도 키예요	토픽 구조와 전달 품질 정책이에요	기본키와 보관 주기예요

한 방식이 언제나 우월한 것은 아니에요. MES가 REST 형식의 수신 인터페이스를 이미 제공한다면 HTTP API를 주 경로로 두고, 여러 화면이 같은 상태를 봐야 한다면 MQTT를 함께 검토할 수 있어요. 분석용 장기 이력이 중요하면 MySQL 같은 DB 인터페이스를 별도 경로로 두는 편이 자연스러워요.

EASY LOGGER는 전달 이후의 운영 상태를 맡아요

장치가 여러 대로 늘어나면 값만 보는 것으로는 부족해요. 마지막 수집 시각, 저장 이력, 전송 대기와 성공 시각, 재시도 결과를 함께 봐야 데이터 공백인지 실제 설비 정지인지 판단할 수 있어요. EASY LOGGER는 여러 PLC와 EASY 장치의 수집 주기, 저장 이력, 전달 상태를 관리하고 대시보드를 구성하는 운영 계층이에요.

연결 변환과 한 목적지 전송만 필요하면 EASY-LINK 중심으로 시작할 수 있어요. 여러 장치의 이력을 한 기준으로 보거나 전달 상태를 담당자가 계속 확인해야 한다면 EASY LOGGER를 함께 검토하면 좋아요. EASY LOGGER도 MES의 생산 계획이나 CIM의 업무 규칙을 대신하지 않으며, 제어 권한과 인터락을 자동으로 결정해 주는 시스템은 아니에요.

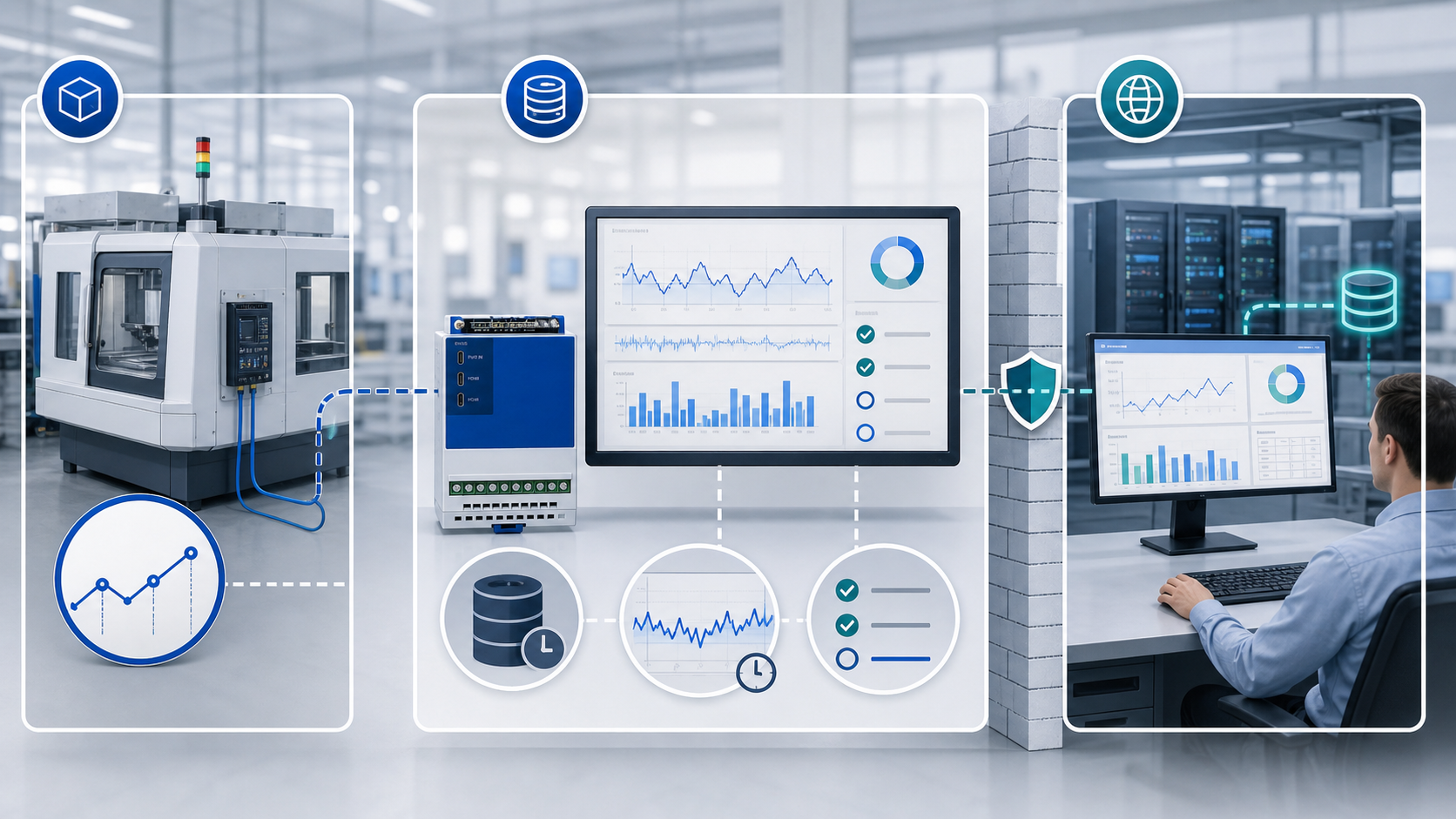

한 장치의 이력과 전달 상태를 검증한 뒤 상위 시스템으로 범위를 넓히는 순서예요.

MES·CIM 연계는 인터페이스 경계를 문서로 남겨요

MES·CIM 연계는 막연한 제품 기능으로 설명하기보다 MQTT, HTTP API 또는 DB 인터페이스 중 무엇을 경계로 삼는지 적는 편이 정확해요. 필드 이름, 단위, 타임스탬프 기준, 중복 방지 키, 실패 응답, 재전송 책임을 양쪽 담당자가 같은 표로 확인해야 해요. 특히 상위 시스템 점검 중 쌓인 데이터를 누가 언제 다시 보내는지 정해야 전달 누락을 운영 절차로 구분할 수 있어요.

읽기와 제어 경계도 분리해요. 처음에는 설비 상태를 읽는 경로만 열고, 쓰기 명령은 별도 권한과 허용 주소, 인터락, 수동 복귀 절차를 갖춘 뒤 검토하는 편이 안전해요. 대시보드에서 값이 보인다는 이유만으로 PLC 쓰기 권한까지 같은 계정에 주지 않도록 네트워크와 업무 권한을 나눠야 해요.

관련 설정 구조는 EASY LOGGER API 설정 방법과 MQTT 설정 방법도 함께 참고할 수 있어요. 두 글은 제품 설정 화면을 다루고, 이 글은 Mitsubishi PLC에서 상위 업무 시스템까지 책임 구간을 나누는 판단 기준에 집중해요.

한 장치와 한 상태값으로 먼저 검증해요

첫 단계는 PLC 한 대의 가동 상태 한 점만 읽어 HTTP API의 시험 주소로 보내는 거예요. 정상 운전, 설비 정지, PLC 재시작, 네트워크 단절, 상위 시스템 점검을 차례로 만들고 각 구간의 시각과 상태를 기록해요. 값의 정확성뿐 아니라 끊겼을 때 무엇으로 표시되고 복구 뒤 중복이 생기는지도 확인해야 해요.

두 번째 단계에서 생산 수량이나 공정 조건을 더하고, 세 번째 단계에서 EASY LOGGER의 저장 이력과 전달 상태 대시보드로 운영 기준을 맞춰요. 마지막에 MES·CIM 인터페이스로 범위를 넓히면 문제 구간을 작게 찾을 수 있어요. 처음부터 모든 PLC와 모든 태그를 연결하는 것보다 설비 데이터 수집 규칙을 한 공정에서 검증하는 편이 변경 이유도 선명해요.

현재 사용 중인 Mitsubishi PLC 모델, 읽을 디바이스 주소, 데이터를 받을 HTTP API 사양만 정리해도 필요한 연결 범위를 좁힐 수 있어요. 구매를 서두르기보다 현장 연결 가능 여부를 먼저 확인해 보세요. 연결 계층만 필요한지, 저장·전달 운영까지 필요한지에 따라 EASY-LINK와 EASY LOGGER의 구성을 나눠 살펴볼 수 있어요.
