PT100 온도 데이터를 수집해 Modbus TCP로 전송하기
지금까지의 글들은 EASY-LINK가 값을 읽어서 밖으로 보내는 구성이었습니다. 이 글은 방향이 반대입니다.
상위 시스템(SCADA·HMI·PLC)이 EASY-LINK에게 물어보는 구성입니다. EASY-LINK가 Modbus TCP 서버가 되고, 상위 시스템이 클라이언트가 되어 온도 값을 읽어 갑니다.
이 방식이 필요한 경우
이미 SCADA나 HMI가 있고, 그 시스템이 Modbus TCP로 데이터를 가져오는 방식만 지원하는 경우가 있습니다. 국내 현장에서 흔한 상황입니다.
이때 MQTT나 API로 값을 내보내 봐야 SCADA가 받을 방법이 없습니다. SCADA가 아는 언어로 말해야 합니다.
| 일반적인 구성 | 이 글의 구성 | |
|---|---|---|
| EASY-LINK 역할 | 클라이언트(읽는 쪽) | 서버(읽히는 쪽) |
| 통신 시작 | EASY-LINK가 먼저 | 상위 시스템이 먼저 |
| 상위 시스템 | 브로커·DB·API 필요 | Modbus TCP만 알면 됨 |
기존 시스템을 손대지 않고 센서만 추가할 수 있다는 점이 가장 큰 이점입니다.
미리 정할 것
상위 시스템 담당자와 레지스터 맵을 합의하셔야 합니다.
| 확인 항목 | 예 |
|---|---|
| EASY-LINK의 IP | 고정 IP 권장 |
| 포트 | 기본 502 |
| 유닛 ID | 대개 1 |
| 온도 1번 주소 | 40001 또는 0 |
| 값의 배율 | 253 = 25.3℃ |
특히 주소 기준(0번지/1번지)과 배율은 반드시 문서로 남기십시오. 이 둘이 어긋나면 값이 엉뚱하게 읽힙니다.
Step 1. 센서 연결
PT100(3선식) 센서를 연결합니다. 적색은 1A 또는 2A, 백색 두 가닥은 1B·1B' 또는 2B·2B'입니다. 백색 두 가닥은 교차 결선해도 무방합니다.
Step 2. EASY-LINK Modbus TCP 설정

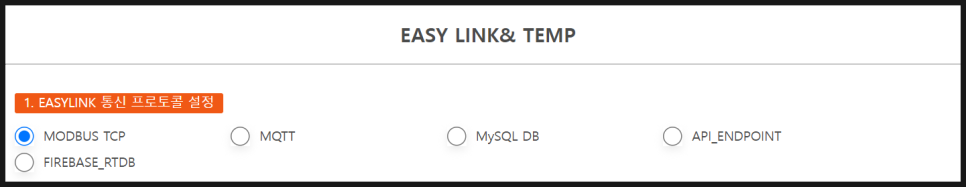

통신 프로토콜에서 Modbus TCP를 선택합니다. EASY-LINK가 서버로 동작하도록 IP와 포트를 지정합니다.
온도 채널이 어느 레지스터 주소에 매핑되는지 확인하고 기록해 두십시오.
Step 3. 상위 시스템에서 읽기 확인

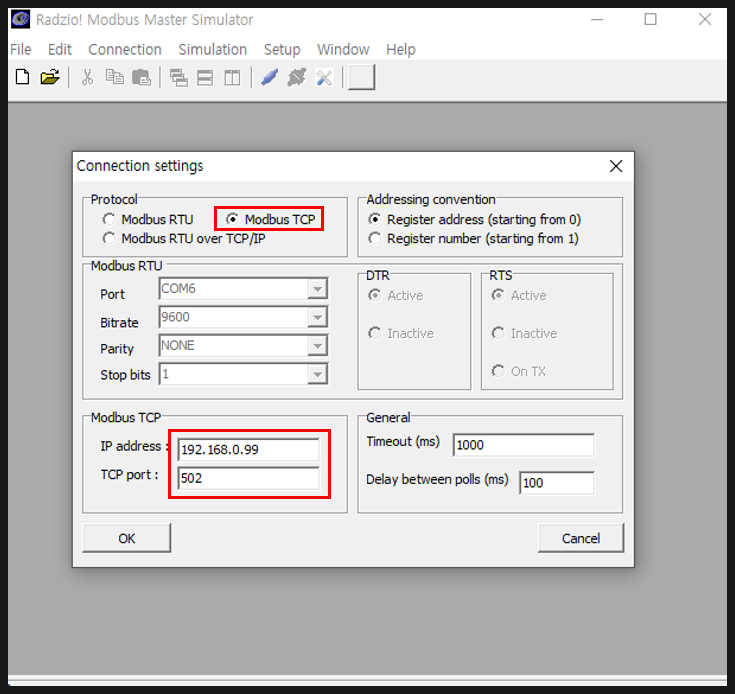

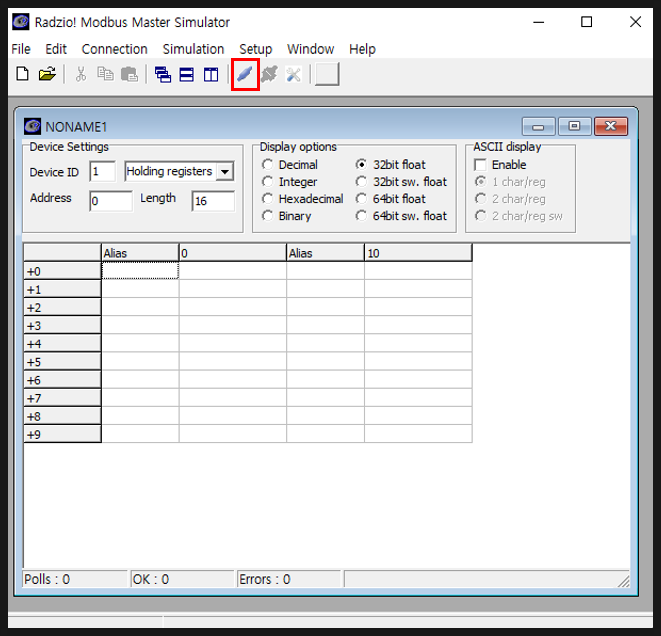

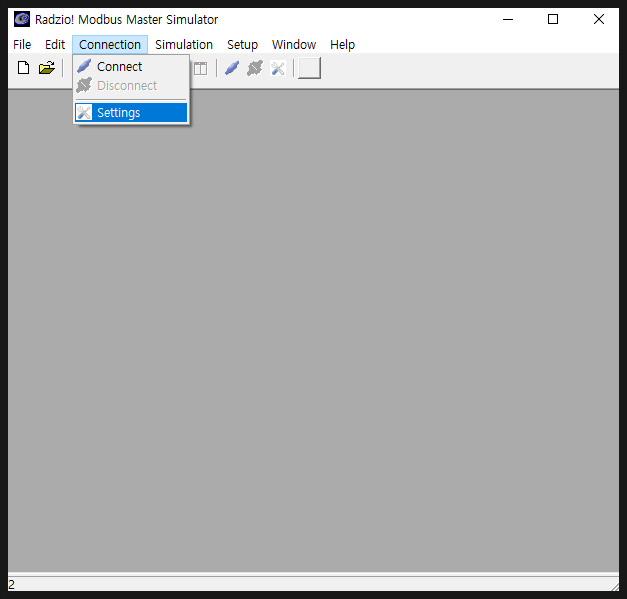

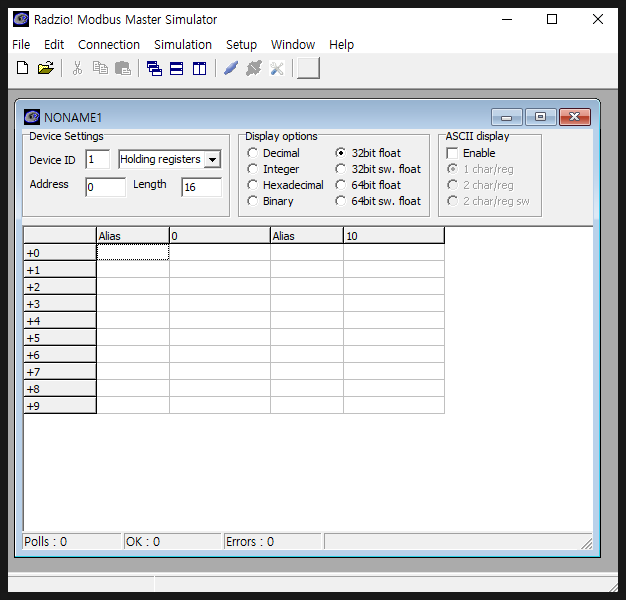

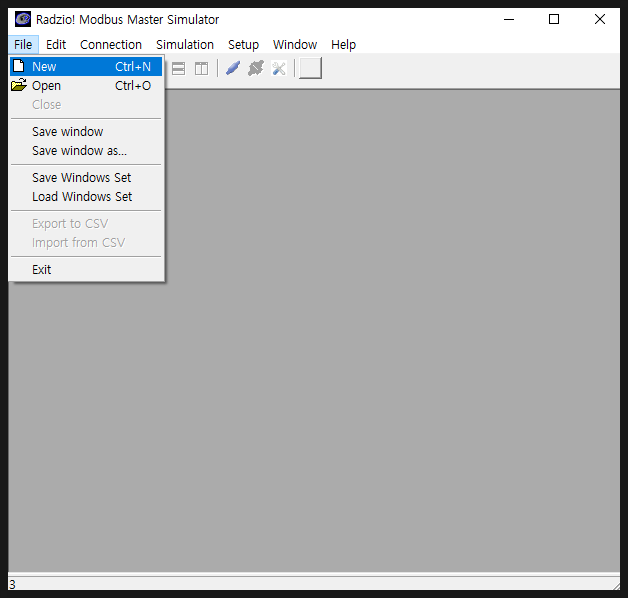

Modbus 클라이언트 도구나 실제 SCADA에서 EASY-LINK의 IP·포트로 접속해 값을 읽어 봅니다.

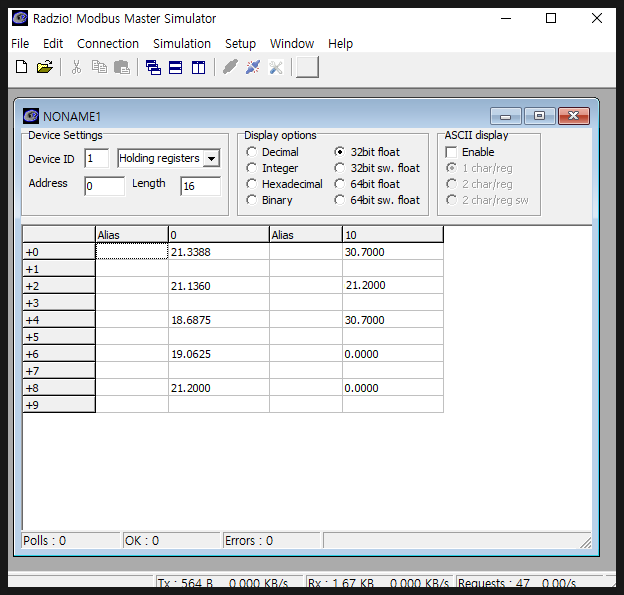

값이 실제 온도와 맞는지, 배율이 약속대로인지 확인하십시오.
잘 안 될 때 확인할 것
- 접속이 안 된다 — EASY-LINK IP로 ping이 가는지, 방화벽이 502 포트를 막지 않는지 확인합니다.
- 접속은 되는데 값이 없다 — 유닛 ID와 레지스터 주소를 확인하십시오.
- 값이 한 칸씩 밀린다 — 주소 기준(0번지/1번지)이 양쪽에서 다릅니다.
- 온도가 열 배로 나온다 — 배율 약속을 확인하십시오. 253이 25.3℃인 경우가 일반적입니다.
- -127이 나온다 — 센서 결선을 확인하십시오. 센서가 인식되지 않을 때 나오는 값입니다.
- EASY-LINK IP가 바뀐다 — 고정 IP로 설정하십시오. DHCP면 재부팅 때마다 주소가 달라져 상위 시스템이 못 찾습니다.
자주 묻는 질문
다른 센서도 이 방식으로 됩니까? DS18B20·DHT22도 함께 쓰실 수 있습니다. 세 센서 비교를 참고하십시오.
Modbus TCP와 MQTT를 동시에 쓸 수 있습니까? 구성에 따라 가능합니다. SCADA에는 Modbus TCP로, 대시보드에는 MQTT로 보내는 조합이 실용적입니다.
상위 시스템이 Modbus RTU만 지원합니다. 시리얼 연결로도 같은 구성이 가능합니다. 문의해 주시면 확인해 드리겠습니다.
