C-NET 수집 데이터를 MySQL에 저장하고 Node-RED로 조회하기

EASY-LINK가 보낸 값은 전용 도구로도 볼 수 있습니다. 다만 보는 것과 쓰는 것은 다릅니다. 값을 조건에 따라 걸러 내거나, 단위를 바꾸거나, 여러 값을 합쳐 계산하려면 별도의 도구가 필요합니다.

Node-RED는 그 자리를 채웁니다. 블록을 선으로 잇는 방식이라 코드를 쓰지 않고도 흐름을 만들 수 있고, 값이 어떻게 흘러가는지 눈으로 확인됩니다.

이 글은 C-NET으로 수집해 MySQL에 저장한 값을 Node-RED에서 꺼내 쓰는 과정입니다.

MQTT 방식과 무엇이 다른가

MQTT는 값이 올 때 흐름이 시작됩니다. 데이터베이스는 반대로 내가 물어봐야 값이 나옵니다.

그래서 이 구성은 "지금 어떤가"보다 "그동안 어땠나"에 답할 때 쓰입니다. 일별 평균, 최댓값, 가동 시간 같은 것들입니다.

Node-RED와 MySQL이 준비돼 있어야 합니다. 설치는 Node-RED 설치 방법, 저장 설정은 C-NET → MySQL 저장을 참고하십시오.

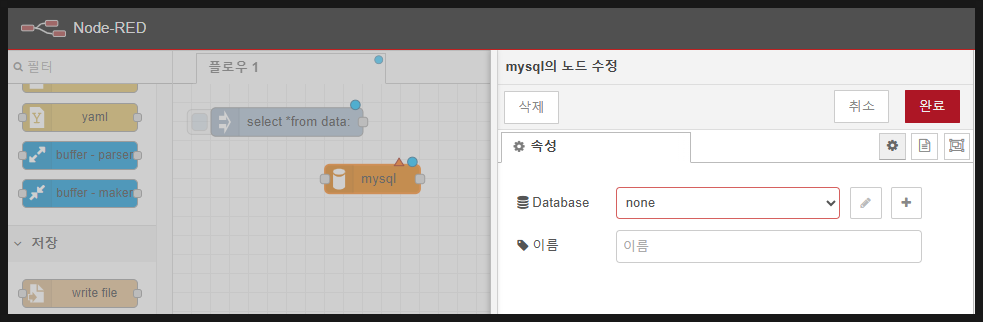

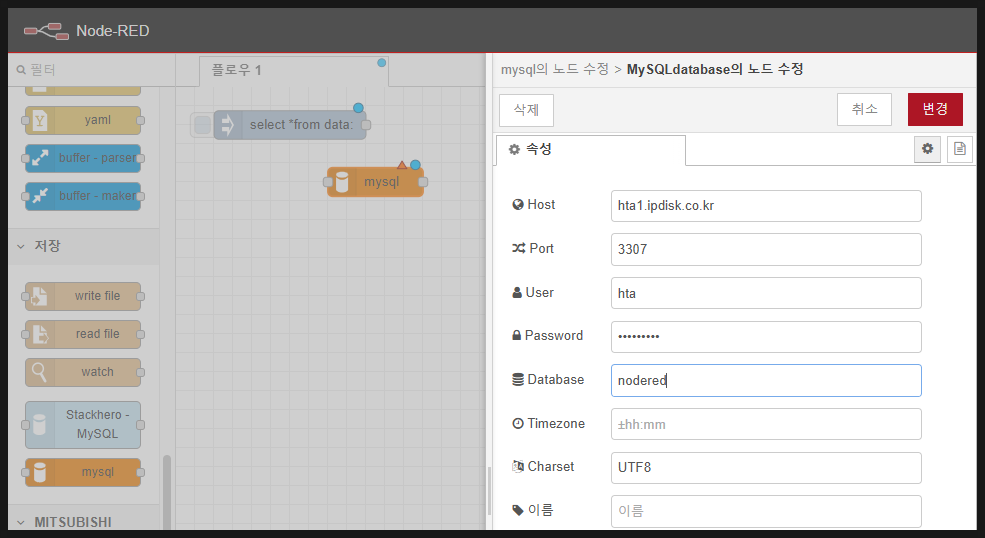

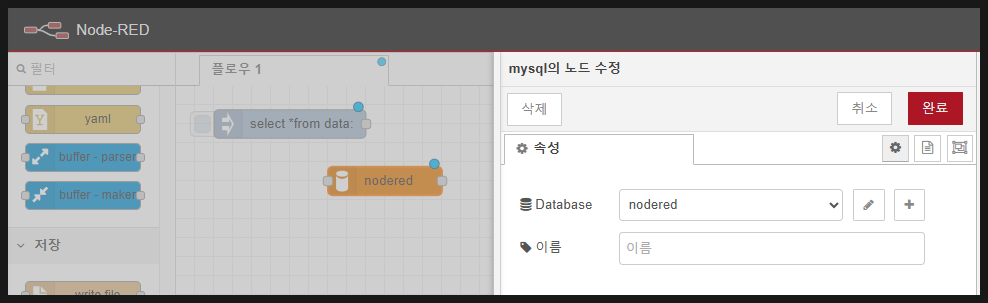

Node-RED에서 MySQL을 쓰려면 팔레트에서 MySQL 노드를 추가해야 합니다. 기본 설치에는 들어 있지 않습니다.

C-NET 통신 속도·국번이 양쪽에서 같은지 확인합니다.

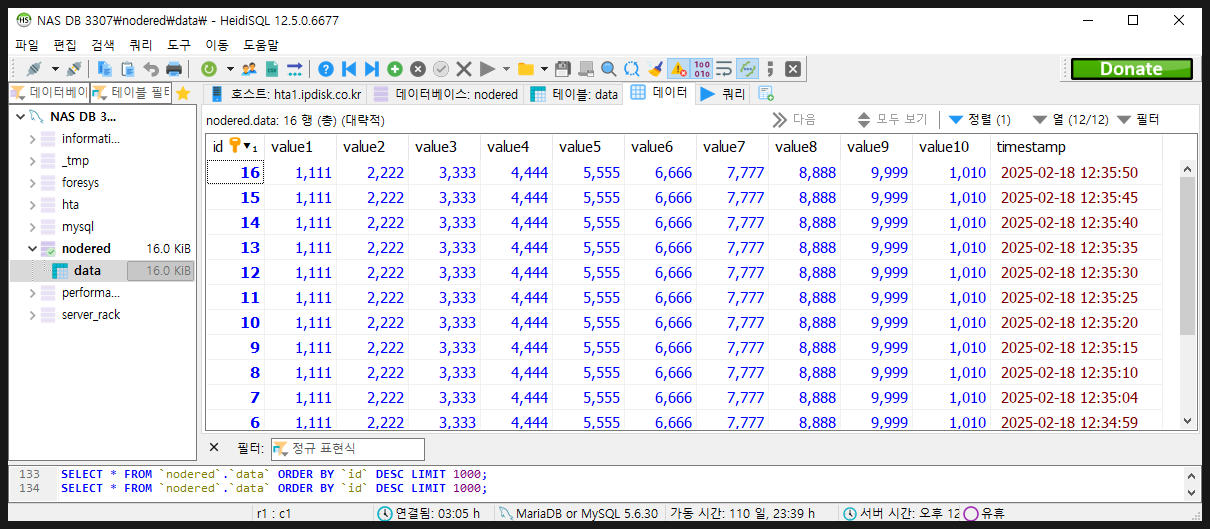

저장 대상 테이블 이름을 정확히 적어 두십시오. 쿼리에 그대로 들어갑니다.

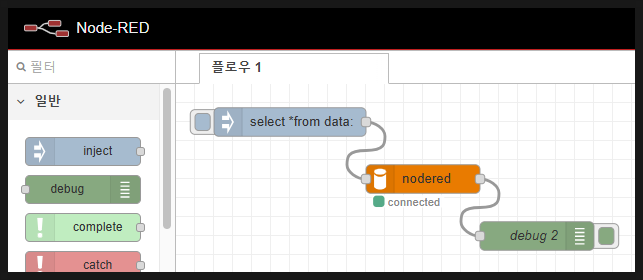

inject → MySQL → debug 순으로 잇습니다.

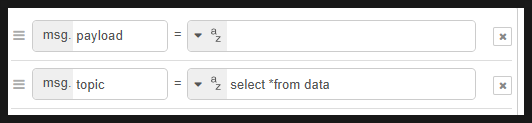

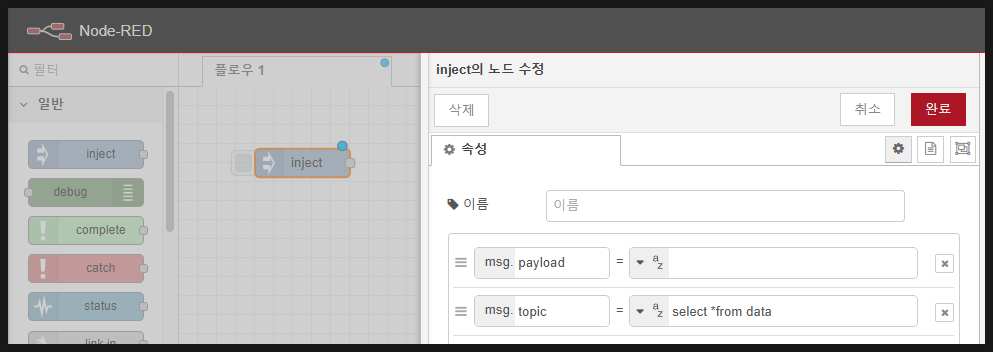

쿼리는 다음과 같은 형태입니다.

SELECT * FROM 테이블명 ORDER BY id DESC LIMIT 10

LIMIT을 크게 잡으면 매번 많은 행을 읽어 옵니다. 최근 값만 보실 거라면 10~50이면 충분하고, 추이 그래프를 그릴 때만 늘리십시오.

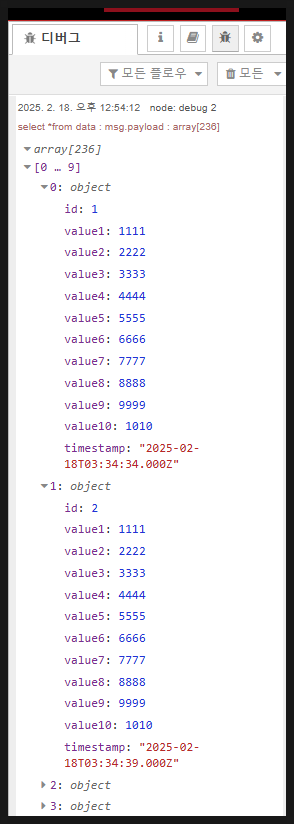

배포하면 지정한 주기마다 조회가 돌아갑니다.

실시간으로도 보고 싶습니다. MQTT 발행을 병행하시면 실시간과 이력을 함께 가져갈 수 있습니다.

F-NET 버전도 있습니까? F-NET MySQL Node-RED 조회에 정리해 두었습니다.

보고서를 자동으로 만들고 싶습니다. 조회 결과를 가공해 메일로 보내는 흐름을 만들 수 있습니다. 공장 유틸리티 SCADA 적용사례에 실제 구성을 소개했습니다.

현장 조건에 맞는 모델 선정이나 프로토콜 적용 가능 여부가 궁금하시면 문의해 주세요. 사용 중인 PLC 기종과 수집하려는 데이터만 알려주시면 구성안을 잡아 드립니다.
