EASY LOGGER 네트워크 설정 사용방법

EASY LOGGER 사용법: EASY LOGGER 네트워크 설정 사용자 메뉴얼

안녕하세요. 오늘은 EASY LOGGER를 현장에서 사용할 때 꼭 알아두면 좋은 기능과 설정 흐름을 블로그 포스팅 형식으로 정리했습니다. 기존 사용자메뉴얼의 실제 화면 캡처는 그대로 유지하고, 처음 보는 분도 흐름을 이해할 수 있도록 핵심 사용 순서를 먼저 배치했습니다.

이런 분께 추천합니다

PLC, 센서, 설비 데이터를 수집해야 하는 현장 담당자
생산수량, 온도, 습도, 설비 상태를 DB/CSV/API로 관리하려는 사용자
EASY LOGGER 화면을 보면서 빠르게 설정 절차를 확인하고 싶은 사용자

이 기능의 핵심 특징

LAN/Wi-Fi 상태와 IP 설정 관리
WireGuard VPN 설정
사무실에서 현장 장비 원격 접속
네트워크 상태를 한 화면에서 점검

사용 흐름 요약

현장 네트워크 상태를 확인합니다.
VPN 또는 관리자 접속 경로를 구성합니다.
상태 확인, 백업, 업데이트를 안전하게 진행합니다.

실제 화면으로 보는 사용 방법

아래 내용은 원본 사용자메뉴얼의 화면 캡처와 절차를 유지하면서, 블로그에서 읽기 쉽게 정리한 본문입니다.

📌 이 메뉴얼의 목적

[!abstract] 사용 목적 이 메뉴얼은 EASY LOGGER의 Wi-Fi, LAN, WireGuard VPN, VPN PLC 포트매핑을 현장 네트워크에 맞게 설정하는 방법을 설명합니다. 실제 운용에 필요한 현재 연결 상태 확인, DHCP/고정 IP 적용, VPN 연결, PLC 포트매핑, 오류 조치 기준을 중심으로 설명합니다.

네트워크 설정은 EASY LOGGER 웹 접속, PLC 통신, MQTT/API/OPC-UA 외부 연동에 직접 영향을 줍니다.

👤 사용 대상

대상	설명
주 사용자	관리자, 설비/네트워크 담당자
필요 권한	EASY LOGGER `admin` 권한
제한 권한	`editor`, `monitor`는 네트워크 변경을 하지 않습니다.
사전 지식	현장 IP 정책, Gateway, DNS, VPN 서버 정보, PLC 포트
사용 빈도	설치 시 / 네트워크 변경 시 / VPN 적용 시

✅ 사용 전 확인사항

현장 네트워크 IP 정책을 확인했습니다.
Wi-Fi SSID와 비밀번호를 확인했습니다.
고정 IP를 사용할 경우 IP 중복 여부를 확인했습니다.
Gateway와 DNS 값을 확인했습니다.
VPN 사용 시 WireGuard 서버 Endpoint와 키 정보를 확인했습니다.
변경 후 접속이 끊길 수 있으므로 현장 접근 방법을 확보했습니다.

🚪 접속 및 로그인

항목	값
웹 접속 URL	`http://EASY_LOGGER_IP:8000`
사용 메뉴	`네트워크 설정`
권장 브라우저	Chrome / Edge

로그인 후 왼쪽 메뉴에서 네트워크 설정을 선택합니다.

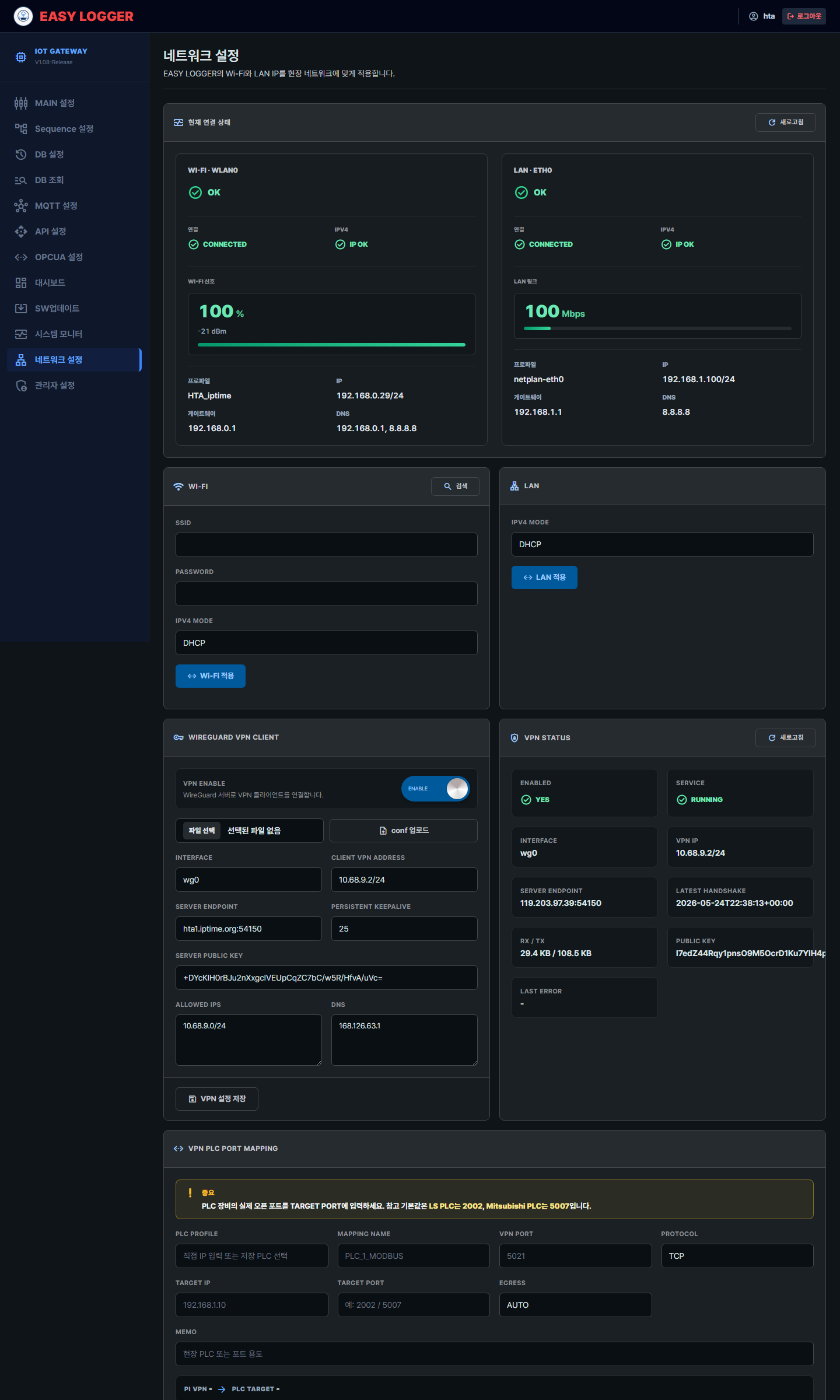

🧭 네트워크 화면 구성

실제 화면 예시:

화면 영역	용도	운용자가 확인할 것
현재 연결 상태	Wi-Fi/LAN 연결 상태 확인	CONNECTED, IP OK, IP, Gateway, DNS
Wi-Fi	무선 네트워크 설정	SSID, Password, DHCP/고정 IP
LAN	유선 네트워크 설정	DHCP/고정 IP
WireGuard VPN Client	VPN 클라이언트 설정	Enable, Interface, VPN IP, Endpoint
VPN Status	VPN 연결 상태 확인	SERVICE, VPN IP, Handshake, RX/TX
VPN PLC Port Mapping	VPN에서 PLC로 접속할 포트 매핑	VPN PORT, TARGET IP, TARGET PORT

🛠 기능별 사용 방법

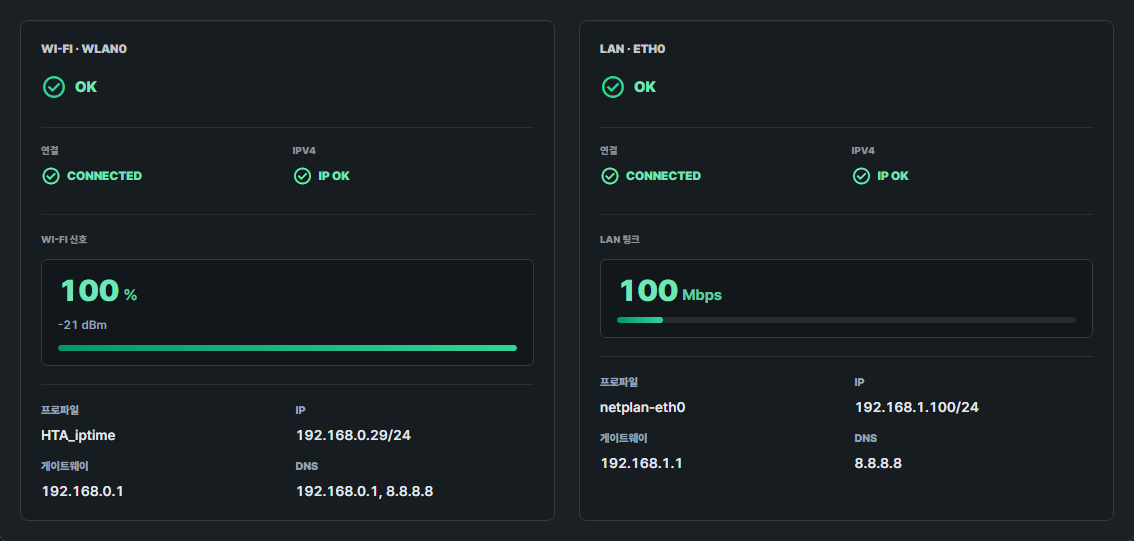

1. 현재 연결 상태 확인

사용 목적:
장비의 Wi-Fi와 LAN 연결 상태, IP, Gateway, DNS를 확인합니다.

화면 예시:

정상 기준:

연결 상태가 CONNECTED입니다.
IPv4가 IP OK입니다.
IP, Gateway, DNS가 현장 기준과 일치합니다.

2. Wi-Fi 설정

사용 목적:
EASY LOGGER를 현장 Wi-Fi에 연결합니다.

화면 예시:

사용 절차:

검색을 눌러 주변 Wi-Fi를 검색합니다.
목록에서 SSID를 선택하거나 직접 입력합니다.
Password를 입력합니다.
IPv4 Mode를 선택합니다.
DHCP를 사용할 경우 그대로 둡니다.
고정 IP를 사용할 경우 IP Address, Prefix, Gateway, DNS를 입력합니다.
Wi-Fi 적용을 누릅니다.
현재 연결 상태에서 Wi-Fi가 정상인지 확인합니다.

3. LAN 설정

사용 목적:
유선 네트워크 IP를 DHCP 또는 고정 IP로 설정합니다.

화면 예시:

사용 절차:

IPv4 Mode를 선택합니다.
DHCP를 사용할 경우 DHCP를 선택합니다.
고정 IP를 사용할 경우 고정 IP를 선택하고 IP Address, Prefix, Gateway, DNS를 입력합니다.
LAN 적용을 누릅니다.
현재 연결 상태에서 LAN IP가 정상인지 확인합니다.

[!warning] IP 변경 주의 현재 접속 중인 IP를 변경하면 브라우저 연결이 끊길 수 있습니다. 변경 후 새 IP로 다시 접속합니다.

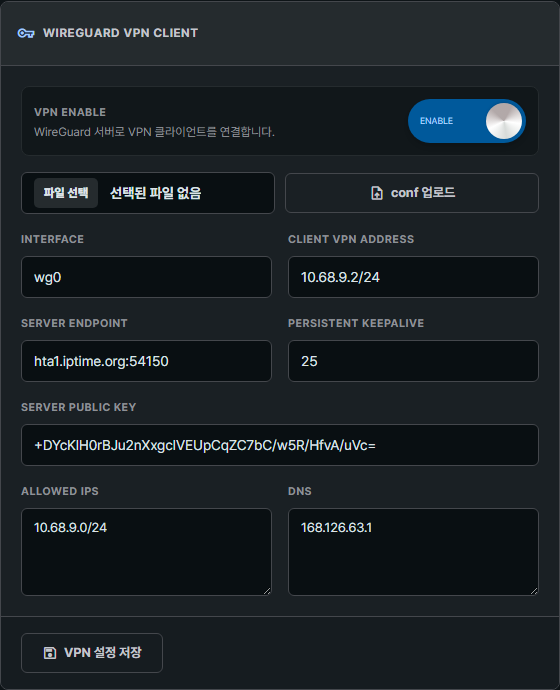

4. WireGuard VPN 설정

사용 목적:
EASY LOGGER를 WireGuard VPN 서버에 연결해 원격 점검이나 원격 PLC 접근을 가능하게 합니다.

화면 예시:

사용 절차:

.conf 파일이 있으면 파일 선택 후 conf 업로드를 누릅니다.
수동 입력 시 Interface, Client VPN Address, Server Endpoint를 입력합니다.
Server Public Key, Allowed IPs, DNS를 입력합니다.
필요 시 Persistent Keepalive를 입력합니다.
VPN 설정 저장을 누릅니다.
VPN Enable을 켭니다.
VPN Status에서 연결 상태를 확인합니다.

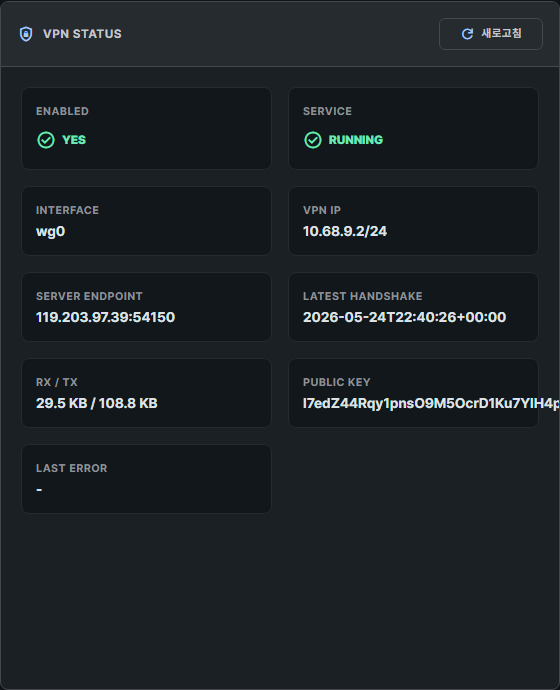

5. VPN Status 확인

화면 예시:

항목	정상 기준
ENABLED	YES
SERVICE	RUNNING
INTERFACE	wg0 등 설정값
VPN IP	할당된 VPN IP
LATEST HANDSHAKE	최근 시각
RX / TX	송수신 값 증가
LAST ERROR	`-`

Handshake가 오래되었거나 LAST ERROR가 있으면 Endpoint, 키, 방화벽, 인터넷 연결을 확인합니다.

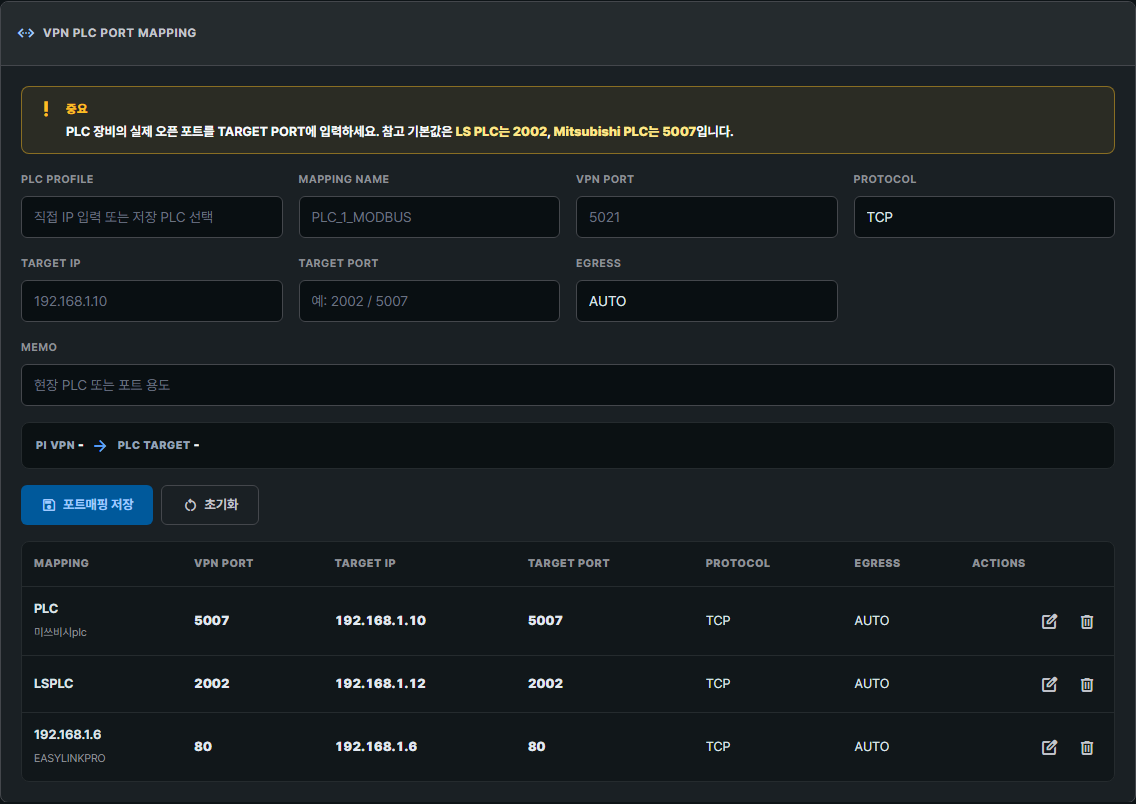

6. VPN PLC Port Mapping 설정

사용 목적:
VPN을 통해 외부에서 현장 PLC에 접근할 때 사용할 포트 매핑을 설정합니다.

화면 예시:

사용 절차:

PLC Profile에서 저장 PLC를 선택하거나 대상 IP를 직접 입력합니다.
Mapping Name을 입력합니다.
VPN PORT를 입력합니다.
Protocol을 선택합니다.
TARGET IP를 입력합니다.
TARGET PORT를 입력합니다.
EGRESS를 선택합니다.
필요하면 Memo를 입력합니다.
경로 Preview를 확인합니다.
포트매핑 저장을 누릅니다.

참고 기본값:

PLC 종류	기본 Port
LS PLC	2002
Mitsubishi PLC	5007
Modbus TCP	502

⚠️ 오류 및 장애 대응

1. Wi-Fi 연결 실패

SSID와 Password를 확인합니다.
신호 강도가 충분한지 확인합니다.
DHCP 사용 시 공유기에서 IP가 할당되는지 확인합니다.
고정 IP 사용 시 IP 중복 여부를 확인합니다.

2. LAN 적용 후 접속 불가

새로 입력한 IP로 접속합니다.
Gateway와 Prefix가 맞는지 확인합니다.
현장 PC가 같은 대역인지 확인합니다.
필요한 경우 현장에서 HDMI/키보드 또는 출하 복구 절차로 확인합니다.

3. VPN이 RUNNING이 아님

Server Endpoint가 맞는지 확인합니다.
Public Key, Private Key, Allowed IPs를 확인합니다.
방화벽에서 WireGuard Port가 열려 있는지 확인합니다.
인터넷 연결이 정상인지 확인합니다.

4. VPN PLC 접속 실패

VPN Status가 정상인지 확인합니다.
TARGET IP와 TARGET PORT가 실제 PLC 포트인지 확인합니다.
EGRESS가 현장 PLC가 연결된 인터페이스와 맞는지 확인합니다.
PLC 자체 통신 포트가 열려 있는지 확인합니다.

🔐 보안 운영 기준

네트워크 설정은 관리자만 변경합니다.
Wi-Fi 비밀번호와 VPN 키는 외부에 공유하지 않습니다.
사용하지 않는 VPN 매핑은 삭제합니다.
PLC 포트매핑은 필요한 대상만 최소로 등록합니다.
고정 IP 변경 전에는 IP 중복 여부를 확인합니다.

🧰 정기 점검

주기	점검 항목	정상 기준
매일	현재 연결 상태	CONNECTED, IP OK
매주	Wi-Fi 신호	현장 기준 이상
매주	VPN Status	RUNNING, LAST ERROR 없음
변경 시	IP/Gateway/DNS	현장 기준과 일치
변경 시	PLC Port Mapping	대상 PLC 접속 확인

📎 관련 메뉴얼

MAIN설정사용자메뉴얼
DB설정조회사용자메뉴얼
API설정사용자메뉴얼
MQTT사용자메뉴얼
OPC-UA사용자매뉴얼
시퀀스사용자메뉴얼
대시보드사용자메뉴얼
SW업데이트사용자메뉴얼
네트워크설정사용자메뉴얼

📝 변경 이력

날짜	버전	변경 내용	작성/수정
2026-05-25	V1.08	네트워크 설정 운용자용 사용자 메뉴얼 최초 작성 및 실제 화면 캡처 추가	운영팀

현장 적용 팁

설정 변경 전에는 현재 운전 상태와 저장 설정을 먼저 확인하세요.
외부 연동 기능은 처음에는 읽기 전용 또는 테스트 환경에서 검증한 뒤 현장에 적용하는 것이 안전합니다.
DB/CSV/API/MQTT/OPC-UA처럼 외부 시스템과 연결되는 기능은 Runtime Status와 Log를 함께 확인하세요.

마무리

EASY LOGGER는 PLC와 센서에서 나오는 현장 데이터를 수집하고, 저장·조회·외부 연동·대시보드 표시까지 이어주는 현장 데이터 허브 역할을 합니다. 이 글의 화면 순서대로 확인하면 처음 설정하는 사용자도 필요한 메뉴를 빠르게 찾고, 현장 데이터 흐름을 안정적으로 구성할 수 있습니다.
